适合聋人的门铃灯,简易视觉门铃

来源 zen
浏览
发布时间 2014-05-09

说明:

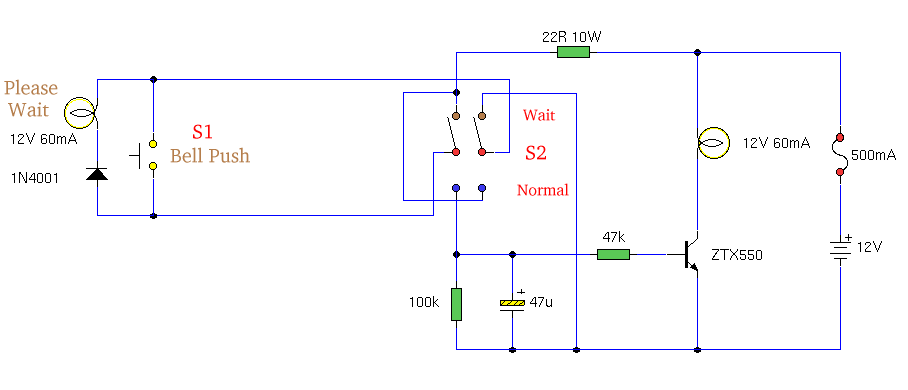

该电路是一个简单的适合聋人使用的视觉门铃。平时门铃电路处于待机状态,双刀双掷开关接通红蓝触点。当门铃开关S1被按下时,电容快速充电使三极管导通,12V灯点亮。松开S1开关后由于电容延迟作用,灯会持续点亮几秒钟时间给出视觉指示。室内的人看到门铃视觉指示后,将双刀双掷开关向上合闸,使得门边的12V灯点亮,该灯可以照亮写着“请稍候”的指示牌提示按门铃的人。

适合聋人的门铃灯,简易视觉门铃

笔记
该电路采用标准的2线制门铃线或喇叭线。门铃开关S1,一个1N4001二极管和一个12伏60毫安灯泡均连接在这两根线上。灯泡可以根据需要决定是否安装,例如室内的人若行动不便需要缓慢的去开门,这样一个“请稍候”的指示牌是需要的。22欧姆的电阻是防止双刀双掷开关向上合闸后门外的人再次按下门铃开关S1,这会导致电源短路。该电阻需要额定10瓦特的功率,0.5安培的保险丝保护以防短路。

当S2处于向上的位置(接通棕色和红色),这将点亮门外灯。向下位置(接通红色和蓝色触点),这是正常的待机位置,S1被按下时将点亮在房子里面的灯。

标签: 门铃, 聋人
