基于MAX660电压变换器的LED驱动电路

来源 zen
浏览
发布时间 2014-05-09

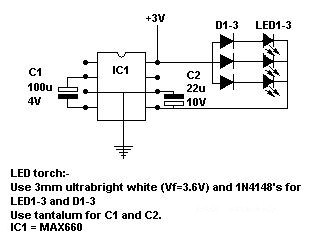

基于Maxim的MAX660逆变器芯片设计,从3V电源驱动三个3mm或5mm白光LED,可用于替换白炽灯泡的小手电。

基于MAX660电压变换器的LED驱动电路

该MAX660单片电荷泵电压逆变器可以在1.5 V至5.5 V电源工作。只使用两个外接电容器,电荷泵的输出电流可达100mA。大于90%的效率。该MAX660的引脚与高电流版本的ICL7660兼容。对于50毫安应用,考虑MAX860/MAX861引脚兼容的器件。
