直流电源自锁电子开关

来源 zen
浏览
发布时间 2014-05-10

描述
在这个自锁电子开关电路使用一个非锁定按钮开关来激活一个负载。负载保持接通直到电源从电路中移除。

直流电源自锁电子开关

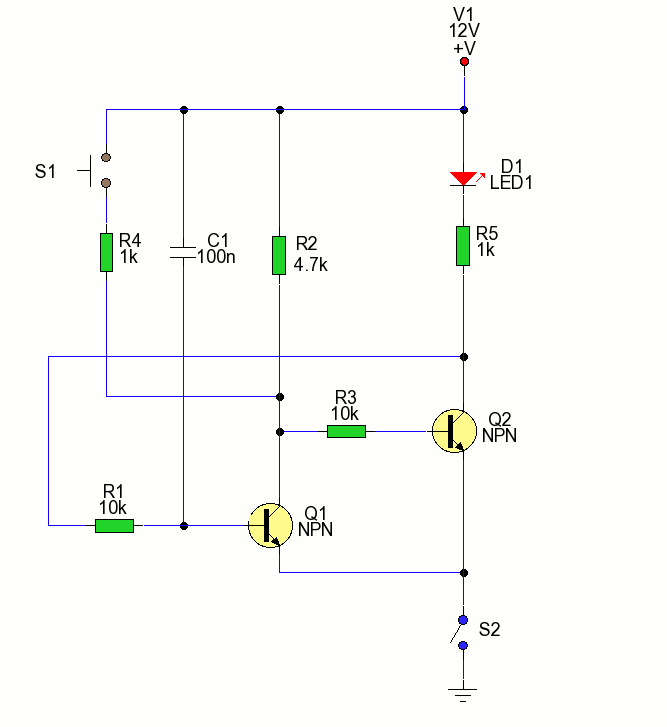

电路注释:
负载由R 5和D 1表示的,但也可以是一盏灯,继电器或其它电路。S2切断电路的电源,但可以省略。如果S2被排除在外,那么复位是通过断开电源; 这将意味着拔掉电池,如果电池供电或从电源插座上拔下。

当在接通电源(或S2被闭合)C1通过Q1的基极发射极结充电,所以一个正脉冲被施加到Q1基极。Q1将导通饱和,其集电极发射极电压为接近零伏。因此,Q2截止,以及完整的电源电压通过D1,R5和R1加到Q1基极。现在该电路是在一个永久关闭状态。

如果S1被瞬间按下时,一个高电压通过R3被施加到 Q1集电极和Q2基极。Q2现在变成饱和,负载被接通。同时Q2的集电极电压现在为低电平,通过R1施加到Q1基极使其关闭。Q1关断后,电源通过R2和R3为Q2提供偏置电压,电路现在是永久开启状态。即使S1被再次按下,也没有任何影响。重置的唯一方法是使用S2(如果已安装)或移除电源。

晶体管的选择取决于负载。对于低电流应用,集电极电流在100mA以上的2N2222晶体管或任何其它通用晶体管都可以使用。对于更高的电压和电流,负载可以是一个继电器,其触点额定功率为选定的负载功率。

如果使用可控硅元件,电路可以更简单

描述
该电路采用了可控硅整流器(SCR)的自锁特性。一旦可控硅导通,只能通过按复位开关或关闭电源才能使负载断电。

直流电源自锁电子开关

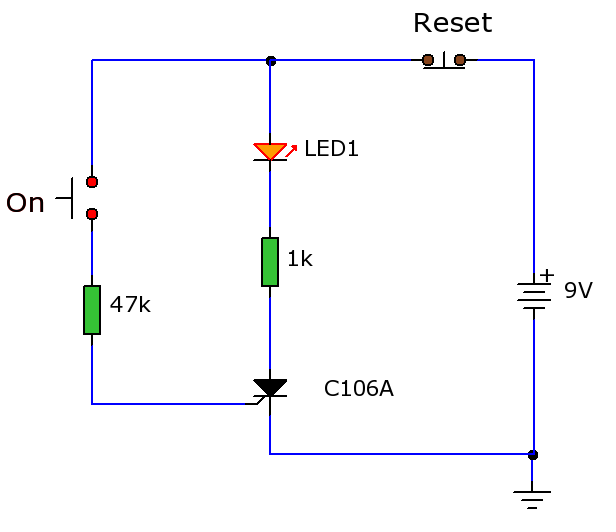

电路注释:
负载由1K电阻和橙色LED表示,C106D可以处理更大的负荷。一旦在开关被按下时,这个SCR栅极接收电压,并进入正向导通,传导电流通过它的阳极和阴极端子。此电流保持可控硅一直导通,即使ON开关被释放,所以LED依然点亮。
此时,只能通过按下复位开关关闭,或者移除电源。注意,复位开关必须能够处理全负载电流和电压。
