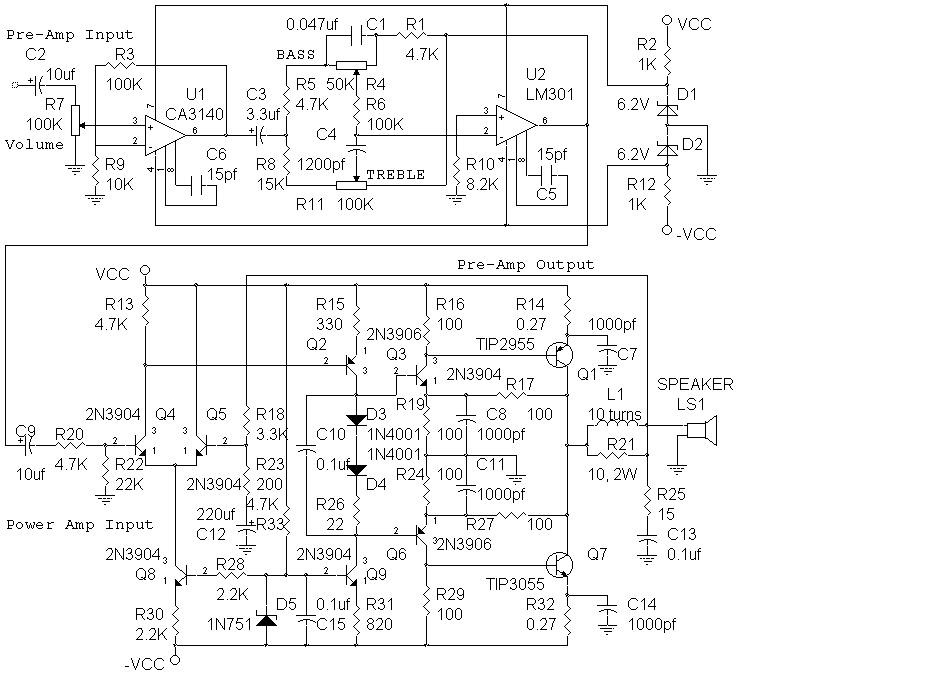

这是一个14瓦的音频放大器,包括前置放大部分和功率放大部分。这款放大器始建于1975年,自那以后可靠地工作。功放部分结果发表在1975年中期热门电子。我增加了前置和低音和高音控制。该放大器具有极低的失真和相对不敏感的元器件选择。

1975年制作的14瓦音频放大器 1975年制作的14瓦音频放大器

我推荐使用无极性的电容C2和C9,尽管示意图中显示的有极性电容。前置放大器部分的运算放大器CA3140和LM301,可以使用具有相同的引脚功能的同类型运算放大器替换。

1975年制作的14瓦音频放大器

提高电源电压可以提高输出功率。本电路已经实现过高达70瓦的输出。高功率应用可以多只并联的输出晶体管来保证不受损坏。
