LM387音频前置放大器

来源 reconnsworld
浏览
发布时间 2014-05-11

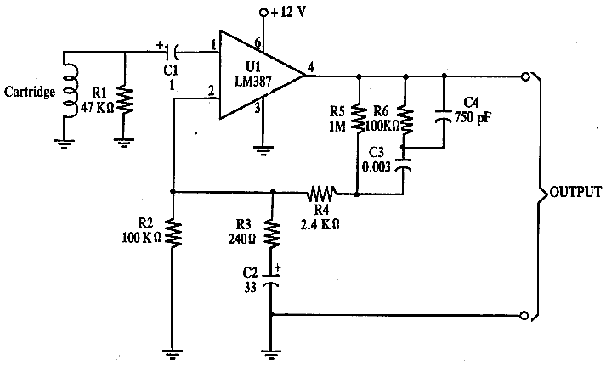

LM387音频前置放大器

配件:
U1 LM387集成功放ic
R1 47K欧姆的电阻
R2,R6 100K欧姆的电阻
R3 240欧姆的电阻
R4 2.4K欧姆电阻
R5 1兆欧电阻
C1 1uF的电解电容
C2 33UF电解电容
C3 0.003uf陶瓷电容器
C4 750pf陶瓷电容器

所有电阻都是5%或10%的公差,1/4W
所有的电容都是10%的容差,
额定35伏或更高

LM387前置放大器参数:
双列8脚封装
电源电压VCC=30V
静态电流=10mA
输入电阻=100kΩ
输出噪声=400uV
允许功耗=660mW
输出电阻=150Ω
输入电压=300mV
功率带宽=75kHz
谐波失真=0.1%
纹波抑制=110dB
开环增益=104dB
