使用CD4027芯片的光控开关

来源 electronic
浏览
发布时间 2014-05-13

使用CD4027芯片的光控开关

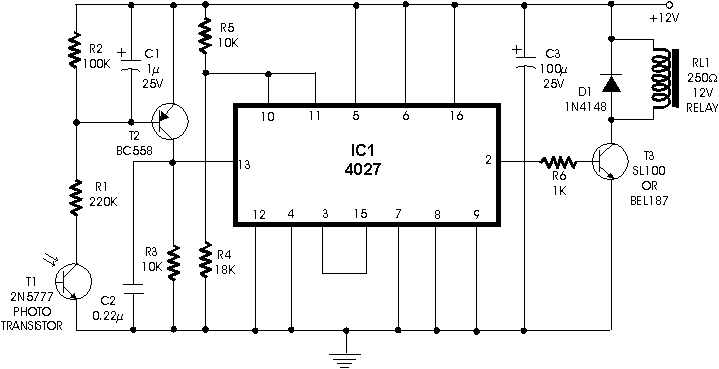

双JK触发器集成电路CD4027制作的光控开关。通常会使用一个555芯片作为时钟脉冲,这里所描述的电路省却这一要求。在CD4027本身的两个触发器的一个作为方波振荡器。

CD4027是一款双JK触发器,带有置位端(SET)和清零端(RESET)以及正反相两个输出端。时钟信号的上升沿触发,置位和清零操作都是低电平有效。

使用CD4027芯片的光控开关

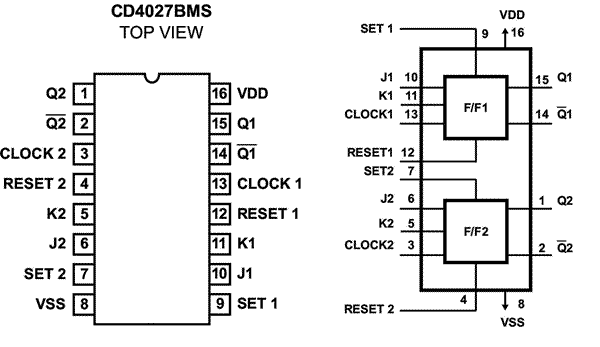

CD4027集成电路3脚是时钟输入端,5脚、6脚为J、K端,4脚、7脚为复位、置位端,未用接地。16脚、8脚是电源正极和负极。
