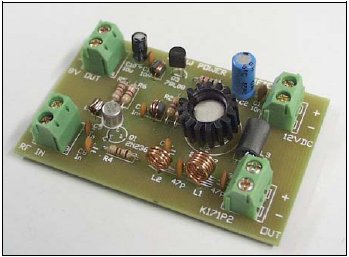

这个项目是一个简单的2晶体管甚高频功率放大器,其中约16分贝增益,无需调整或校准程序。带宽技术已被用于设计,电路配备有一个“低通”滤波器,以确保良好的输出频谱纯度。该项目已被设计为装配在一个单面印刷电路板。电路是专门设计来为7mW到10mW WBFM发射机的输出端(宽带)放大到250mW到300mW。

250mW的调频发射机放大器

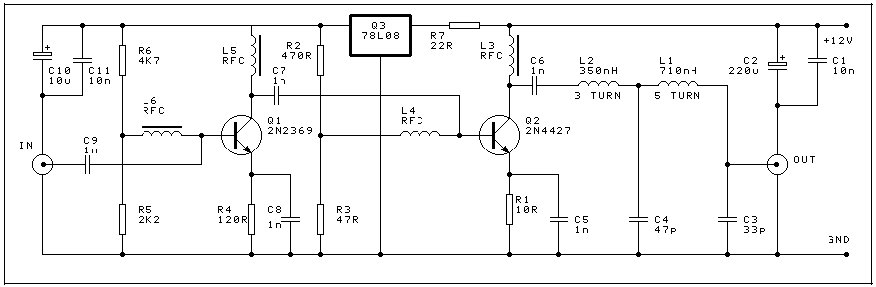

电路描述

第一阶段(Q1)工作在无调谐状态,使其有一个非常宽的带宽特性。晶体管是由R5,R6和L6偏压,直流电流经由R4到地。输入信号由C9耦合到晶体管的基极。第二阶段Q2由R3,R2和L4偏置。从Q1集电极的输出信号由C7耦合到Q2的基极。
电压调节器Q3(78L08)是用来稳定第一级Q1的工作电压,使输出的RF功率是相对恒定的,即使电源电压变化。Q3还消除电源纹波。

该放大器的输出经由低通滤波器进行滤波,以减少输出的杂散和谐波含量。输出滤波器由C3,C4,L1和L2组成。

250mW的调频发射机放大器

元器件

电阻器(5%,1/4W,碳膜)
10R R1棕黑色黑色
22R R7红色红黑色
47R R3黄橙黑色
120R R4棕色红棕色
470R R2黄紫褐色
2K2 R5冲冲冲
4K7 R6黄色紫色红色

晶体管
Q1 2N2369
Q2 2N4427

陶瓷电容
33P C3
47P C4
1N C5 C6 C7 C8 C9
10N C1 C11

电解电容
220u/16V C2
10u/25V C10

稳压器
Q3 78L08

电感
L4 L5 L6
L3 铁氧体
L2 3匝
L1 5匝
