MAX2606芯片调频发射器

浏览
发布时间 2014-05-14

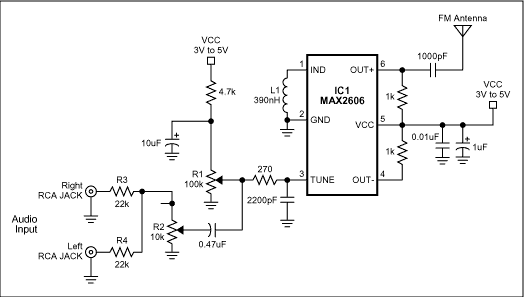

一个简单的调频发射机电路,使用一个MAX2606调频发射芯片。它可以将家庭音响系统的音频发射到FM频段,用便携式调频收音机收听。例如,可以在家里后院收听室内设备播放的音频。

MAX2606芯片调频发射器

MAX2606集成变容二极管的电压控制振荡器。其标称的振荡频率是由电感L1决定,取390nh,在100MHz的频率。然后让你通过调整电位器R1在88MHz至108MHz调频波段选择一个频道。输出功率约为-21dBm 50Ω(大多数国家接受调频波段10dBm以下的发射)。

R3和R4把左和右音频信号汇合,衰减电位器R2是可选的,作为调制的RF频率的音量控制。如果发射信号声音失真,需要电位器调低音频电平。

一个标准的FM收音机天线,或者75厘米(30英寸)的导线将足以作为发射天线。IC电源范围在3V至5V单电源电压,电源电压应该是稳定的,没有噪声干扰。

MAX2606

MAX2606简介

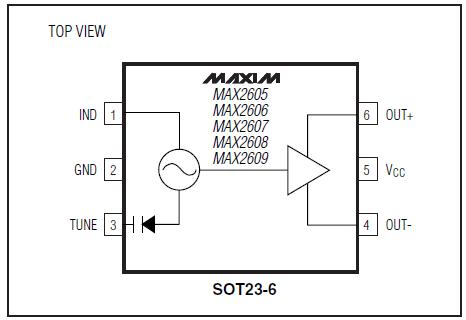

MAX2606采用SOT230-6微型封装,工作温度范围是-40℃~+85℃。390nH的电感可将中心频率设定在100MHz。内部集成了变容二极管的压控振荡器,只需要外接少量的元件就能组成一台高品质调频发射机。输出功率对50Ω的天线约为-21dB。
