2公里远距离FM发射器

来源 电子DIY
浏览
发布时间 2014-05-15

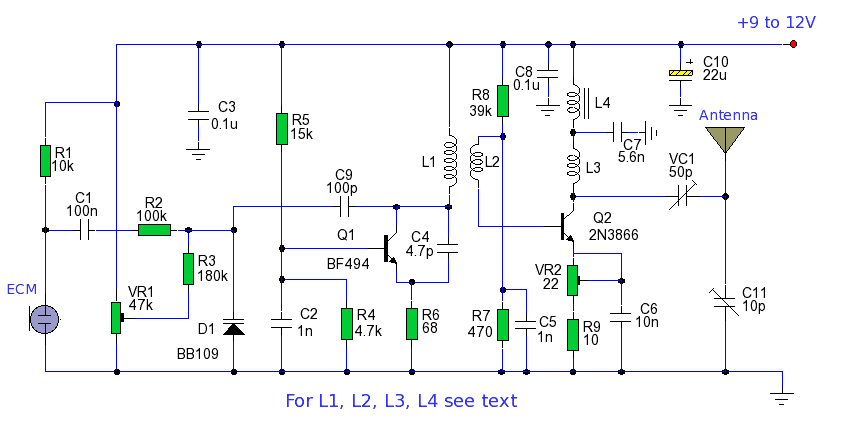

许多发射机电路输出功率是非常低的,因为没有功率放大级。这里描述的发射机电路具有使用2N3866射频功率晶体管的功率放大级,放大振荡器的FM信号,以增加输出功率到250毫瓦。输出信号经由50欧姆的同轴电缆连接到平面天线或多单元八木天线,发射距离高达约2公里。发射器的振荡器是围绕BF494晶体管T1构建。它是一个基本的低功率可变频率的VHF振荡器。发射器的频率由音频信号控制的变容二极管容量改变,以提供频率调制。振荡器的输出是大约50毫瓦。2N3866晶体管T2形成的VHF-A类功率放大器。它提高了所述振荡器信号功率的四到五倍。因而功率为250mW在晶体管T2的集电极产生。

2公里远距离FM发射器

发射装置说明

为了获得更好的效果,组装电路使用优质玻璃环氧树脂板和铝合金外壳。使用铝制的金属片屏蔽振荡器级。线圈绕组详情如下:

L1 - 4圈20 SWG线紧密缠绕,直径8mm。
L2 - 2圈24 SWG​​线,置于L1附近的顶端。
(注:无芯(即空气芯)用于上述线圈)
L3 - 7圈24 SWG​​线紧密缠绕,直径4mm空心。
L4 - 7圈的铁氧体磁珠24 SWG​​绕线(如电抗器)

电位器VR1用于调整基频,而电位器VR2被用作功率控制。为避免嗡嗡声的影响,使用10×1.2伏的镍镉电池的12V充电电池组为发射机供电。晶体管T2必须被安装在散热器上。没有匹配的天线上的发射器不切换。最大发射功率调整两个剪(VC1和VC2)。调节电位器VR1设定基本频率接近100兆赫。

此发射器只能用于教育目的。使用这种发射器无证传输是非法的。
