500mW的锁相环调频发射机88-108MHz

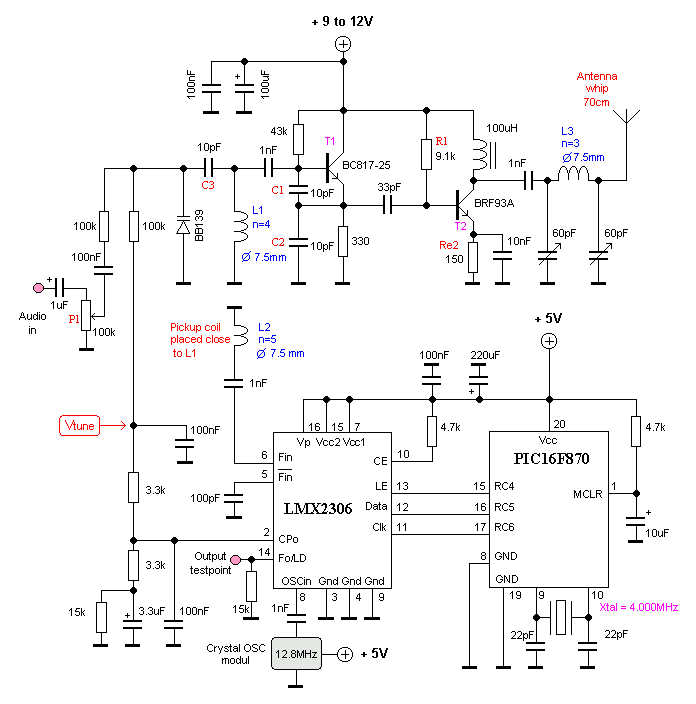

这个PLL锁相环调频发射机频率非常稳定，可以进行数字编程。发射器将工作在88-108 MHz频率范围，输出功率高达500mW。用一个小的变化可以设置50-150兆赫的频率。输出功率通常被设置为几瓦的晶体管。所以因此我决定建立一个简单的发射器。这种发射器的频率可以很容易地通过软件和扩展/压缩空气线圈来改变。该发射器是考毕兹振荡器。振荡器是一个VCO（电压控制振荡器），这是由PLL电路（LMX2306）和PIC微控制器（PIC16F870）控制。该振荡器被称为Colpitts振荡器和电压控制，以实现对FM（频率调制）和PLL控制。

T1必须是高频晶体管工作良好，但在这种情况下，我使用廉价和普通BC817晶体管。LC谐振振荡器需要振荡正常。在这种情况下，LC谐振回路是由L1与C1，C2，C3和变容二极管BB139。平行于C1和C2的串联线圈。相同的变容二极管和C3。
你可能认为L是平行于[（C1 / / C2）+（变容/ / C3）]
C3将确定值范围VCO。 C3的大值将在更广的范围VCO即可。
PLL和微控制器
振荡器是由工作作为“压控振荡器”的VCO。
要控制频率合成器电路LMX 2306已添加。 PLL电路有一个感应线圈（L2）连接到引脚6。
该线圈应放在靠近线圈L1采取一些能量振荡的。
的LMX2306 PLL中使用这个频率来调节和锁定VCO到所需的频率。
系统还需要设置外部参考晶体。 在这种情况下，我使用12.8兆赫。
MX2306的引脚2，你会发现PLL滤波器以形成被设置VCO的电压的虚拟机。
在PLL试图安排，使得振荡器的频率FOUT保持锁定到希望的频率。
所需的频率编程到PIC EEPROM和移入合成器（LMX2306）上电。
我会在下面解释如何对EEPROM进行编程，以不​​同的频率。
在你的合成器控制输出端子14〜。 在此输出，你会发现一个基准频率进行测试。
（我必须提醒你，该信号不是对称的形式。PULSA正面只有几微秒，所以你将很难在示波器上看到的。）我解决了通过连接到74HC4020（14级二进制计数器）到输入引脚10小时。 在Q0（引脚9）你将有一个对称的方波频率的一半，因为电路是一个表。 在第一季度销7将被4整除，请参阅数据表的更多信息。
LF输入
您要发送音频，必须连接到音频输入（左示意图）。
会影响到信号，从而调节调频变容二极管的RF载波频率。

电位器P1加入调节调制深度（调频宽或窄调频）。 您可能需要扮演一个有点用P1的值，因为它往往调制不少。 您可能需要添加500K - 只有1M电位器。 你测试并找出自己。

缓冲级
这里你可以找到其他的高频晶体管，工作在C类。
电阻R1和电阻RE2调节的直流流动。 在这种情况下，我觉得9.1K将提供一个良好的输出功率，从而等于150，如果你想提高功率要低RE2。 你可以并行再添150欧姆的电阻。
在下面的表中我将展示的输出功率与RE2的不同的电压和电阻值。
我建议你​​不要用高输出功率运行的变送器。 三极管我用的是小的，而且往往是热的。
我建议你​​从0运行单元 - 到200mW。 在晶体管将500mW的痛苦...... *笑*
在输出端，你会发现一个网络T。这“过滤器”会发射器匹配到天线阻抗输出级。
你有两个变量60PF的电容来调整发射器以获得最佳性能。
我用我一个1/4波长鞭状天线（线）约75厘米长的天线。
较小的天线类型，但不是那么好表现为偶极子。
与偶极你会更长距离传输。
我多久可以通过？
这是一个非常困难的问题，因为环境会影响传输距离很远。
与混凝土建筑变送器城市环境将可能发送200米。
我会送建议公开2000米。
我做了测试，并提交70mW的输出功率为一个“坏”的鞭状天线被放置在房间里，我可以发送到200至300米的公园没有问题。
