下面是一个简单的电视发射机。该电路简单,真的很粗糙,但它确实包含单声道声音。我还没有表现出这两个监管机构图中。这些指的是12V直流1A系列稳压芯片,和一个8V的直流1A系列稳压器。我从12V的稳压器的输出馈送的8V稳压器。该电路的其余部分看起来是这样的。它是一个自由运行的可变频率振荡器(VFO)只使用一个线圈和一个电容,以确定频率。改变这种随你便。的基本电路使用150PF从RF晶体管到地的基极,从而使TR2工作作为“共基极模式”(基极接地)放大器。该调谐电路在集电极和从收集器中的电容器到发射极提供调谐和反馈。

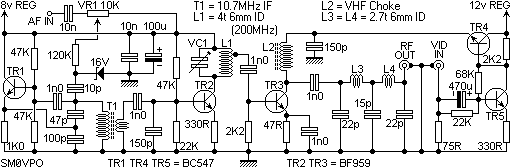

2公里电视发射机

线圈的低阻抗驱动器窃听TR3,这是一个C类放大器。不同的是V5的FM发射器,这个阶段确实提供射频放大; 大约14dB之间。它还缓冲天线电路由振荡器,并且是受电源电压的装置调制后的阶段。

TR3的集电极负载是不调谐。电感是铁氧体磁珠通过的小洞约三线圈匝数。可以使用几乎任何旧铁氧体这里,只要它是与通过中间的线的封闭环。从这个阶段的RF输出电平是在100mW的次序和进给天线之前被过滤。

在电路中所引用的值都为200MHz的,带三。L2(甚高频扼流圈)为3匝,通过一个小的铁氧体磁珠。一个回合应该工作得一样好6圈,所以这盘是不是在所有关键的。
该调制器

调制由7V直流供电这个阶段,但具有+ /-4V复合视频叠加在直流电平的。如果你的DC输出到TR2是不是7V然后为330R电阻不同的值。该视频被反转。由于振荡器和放大器阶段是从12V直流稳压电源喂,调制水平是稳定的,所以就不需要进行调整。缺乏对比度,水平,同步 - 废柴! 这是我喜欢的东西是这样。

视频输入信号首先被装入一个75欧姆的负载电阻,然后耦合到TR4在那里被放大并反相。视频增益由330R发射极电阻。如果你真的想发挥一下与视频电平,那么你可以断开与470UF电解和1K0预设锅这个电阻。TR4的集电极是刚下+8 V DC没有信号。

TR5是一个简单的射极跟随器,或当前缓冲区。这个阶段允许TR4的集电极成为调制功率源TR3,从而提供了幅度调制。

注意,有没有钳位二极管。调制器是直流耦合,因此不会出现任何需要的水平校正电路。我试了三个不同的相机和所有工作非常出色。我还发现,有些相机需要有阻性负载,所以一个容性输入没有与所有三个我用ameras的工作。如果你想一个容性输入然后一个470uF的需要,以及一个二极管负载电阻两端添加 - 阳极接地。这将停止直流电平与平均视频电平的变化而变化。
声音载波

声音加回在RF振荡器阶段。TR2需要有一个稳定的电源,以防止频率和幅度的变化。但是,如果我们的47PF基电容器两端加一个低电平信号5.5MHz时,则TR2将成为调制用5.5MHz时。该5.5MHz时调制是一个非常低的电平信号,所以我们可以接应在这里运用声子载波。它简化了调制器级了不少。

TR1是一个简单的5.5MHz时(6.0MHZ)振荡器阶段缠绕在铁素体形成。通过这种方式,可以改变以适应自己的国家伴音中频标准。在这里,在瑞典是5.5MHz时。该振荡器是一个简单colpits设计,具有变容二极管(变容二极管),以频率调制(FM),适用于5.5MHz时的载体。我第一次注射的声音子载波从我的马可尼TF995发电机,但后来我用了一个10.7MHz中频可以使用图中所示的值。中频可以内部电容是留在电路(但图中未示出)。

音频是由VR1控制饲料的变容二极管。我用了一个C16V0齐纳二极管代替变容,因为他们很便宜,我也得到了很多人。您可以使用任何齐纳二极管你喜欢,只要雪崩电压低于10V。因为二极管的可能较大变化的,预设的锅是这里需要本身的声级。

我必须补充一点声音副载波仍在建设中,所以对于TR1作为临时电路。我还需要调查增加立体声的possibillity。我不知道是否会有一个更新这个(除了在PCB),或一个完整的Mk-III项目。时间会告诉我们。这一切都取决于其中的意境需要我。

校准

如果你想获得一个好的结果排列是非常重要的。我试图保持对齐降到最低限度,但你仍然要设置音频级别和发射频率。

没有任何信号设置电视的空闲信道,刚刚好老的“战争即用的 - 蚂蚁”,没有任何图案。调整VC1一个不错的静音黑屏。

适用于音频从您的数码电视盒并重新调整VC1,和L1一起最响亮的声音。调节VR1锅从电视机响亮,但非扭曲的声音。您可以将声级与广播站,或者你已经建立其它变送器相比较。

从您的数码电视盒连接视频和检查图像在屏幕上。现在你能重新触摸VC1,L1和VR1的完美的画面和声音设置。

施工

这款电视发射机将处理频率高达250MHz的左右,所以它会很好地工作,如果你有VHF频段I,II或III频段上的电视中。原则上,发射机应工作高达500MHz或更高,使用BF959双极型晶体管。你应该能够产生在UHF 21频道的信号,但我还没有(尚未)试图与第一个老鼠窝的版本。

TR2和TR3可能难以得到,但你需要选择一个小信号晶体管与英尺= 1.1GHz的(1100MHz的)。为50/200MHz带你也许可以逃脱2N2369,但我发现这是一个有点喜怒无常。它似乎“吹”,而BF959是很多更耐过载。

第一个原型发射器是建立在一个位覆铜箔板,只是为了证明原则。由于压力从游客到我发表我所做的网页,而不是完成项目。我想完成一个印刷电路板项目,但你将不得不等待那个。不知道香港的时候,这将是 - 对不起!

在TR2的集电极的线圈determins工作频率。使用4 - 20PF微调电容器我可以覆盖150MHz到240MHz的。对于这个线圈为4匝0.3毫米直径的。漆包线绕在6mm的钻头,紧密缠绕,用5mm电线末端。出钢到放大器是一匝由在+ ve电源轨。

我已经使用了一个更大的线圈作为一个实验,频率下降到覆盖40MHz到75MHz的,所以它比覆盖带我。我没有线圈的数据,你可以复制,但它是一个攻于2圈约10圈。我会更新这个时候我知道更多,但在此之前你可以认为这是一个粗略的开始为自己的实验。

如果你想尝试UHF频段,然后铜管谐振器我建过圣诞节可能是一个很好的稳定的起点,为您振荡器。

在瑞典,他们被关闭模拟电视网络。它被替换为数字箱子整个堆。所以,现在我们必须支付的框,申购费和许可证费。要雪上加霜的是,我们必须有一个“盒子”在家里的每电视机,包括录像机!

所以我建议你只买数字框和发送一个通道。这个你可以发送到所有的电视机在你的房子,从同一个盒子。这个项目也有一条2公里的范围,使所有的邻居可以接收的频道,而不必有一个盒子。

Pursuade你的一些邻居向你买一个电视发射机,使他们一箱可用于发射的第二通道。在瑞典,我们有5个“免费对空”的渠道,因此,如果我能得到四个邻居给每个辐射这些渠道之一,那么我们都可以有不同的渠道,同时,虽然视频录音另一个通道。你甚至不必买一个单独的盒子为您的孩子的电视机:-)

“开和关”了几个月我一直在忙于这些电视发射机,但这阻碍了其他承诺。我有几个不同的结果,虽然大部分是有些dissapointing。我继续试验和改进,但视频质量总是废话。“故障”是cheap'n讨厌的视频相机,我作为一个视频源。Weeeeelllll ....它在15美元做代价。当我插入我的摄像机都冲进生活。
