调幅广播发射机使用555芯片

来源 电子DIY
浏览
发布时间 2014-05-15

该项目展示了如何构建基于555定时器IC的简单调幅广播发射机。该电路部分是:555定时器集成电路,一个NPN晶体管,三个电容,三个电阻和电位器。该电路能够在600kHz产生一个幅度调制信号,你可以使用一个普通的调幅接收机来接收它。范围是约10米。

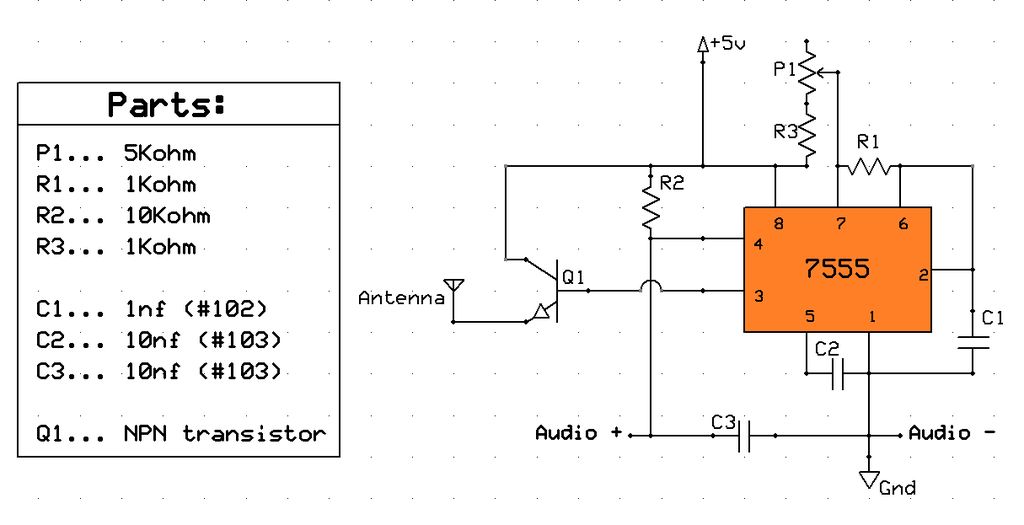

调幅广播发射机使用555芯片

这些都是你需要的组件

- 555定时器芯片
- NPN晶体管
- 两个#103电容(0.01微或10,000皮​​法)
- #102电容(0.001微法或1,000皮​​法)
- 两个1千欧的电阻
- 10千欧的电阻
- 1/8英寸(3.5毫米)的母音频插孔
- 5千欧电位器
- 1/8英寸(3.5毫米)的公音频线
- 调幅广播接收器
- 天线

测试你的收音机!
为了测试调幅无线电发射器,只需将天线旁边的调幅广播接收器调整到约600千赫。然后与电位器播放,直到您可以听到您的电台音乐。通过这个设计产品所产生的频率将在任何地方从100-480千赫兹,如果你使用的所有正确的元件值。
如果你听到奇怪的声音,当你旋转电位器(并没有听到音频信号)这意味着,你的电台工作,但你的音频信号需要进行配置。

不工作?
〜有没有应用到你的发射功率?
〜是音频信号?
〜试着转动电位器。
〜可以调高音频信号

那么,这怎样工作的?
被传送时,无线电信号的振幅是被音频信号控制。这就是所谓的调幅。
然而,由于音频被调节在7555复位引脚,这意味着该信号被接通的载体完全开启或关闭,而不是线性的幅度调制,因此,该音频将被扭曲。
