88-108MHz低通滤波器

来源 电子DIY
浏览
发布时间 2014-05-15

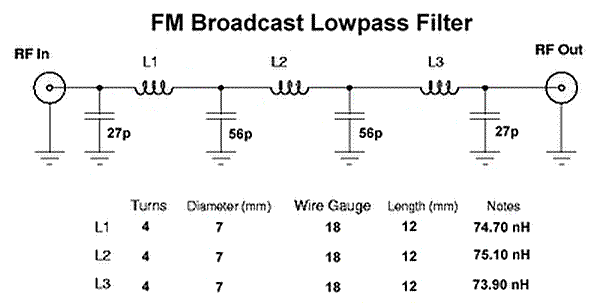

该滤波器用于消除FM发射机不必要的谐波频率。陷波滤波器,带通滤波器(BPF)和高通滤波器(HPF)相结合的构造低通滤波器的设计。下面的示意图调频广播低通滤波器88-108兆赫。它已经过测试了良好的效果。注意:线圈在74nH的,微调它们到精确值。

L1,L2,L3都是18号线绕制,内径7毫米,匝数4,线圈长度12毫米。

88-108MHz低通滤波器
