这种低功率FM发射器的设计是使用来自其它声源的输入和对商业FM频带进行发送。这种低功率调频广播发射机其实是相当强大的。第一阶段是振荡器和调谐用的可变电容器。选择一个未使用的频率,并仔细调整C3,直至背景噪声被去除。

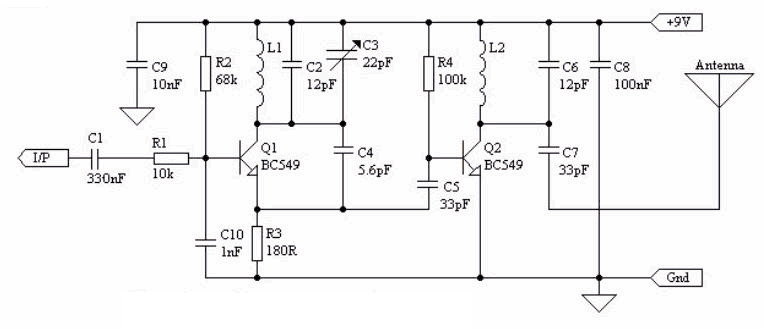

低功率调频发射机

当装配FM发射器电路,以确保C3的转子被连接到9 V供应。这确保了螺丝刀触及调整轴时将有最小的频率干扰。你可以用一小块非覆铜箔电路板当螺丝刀,这不会改变频率。Q1是一个传统的Colpitts振荡器的设计。施加到Q1的基极的音频信号造成的频率变化,作为晶体管的集电极电流由音频调制。这提供了频率调制(FM),可以在任何标准的调频波段接收机来接收。

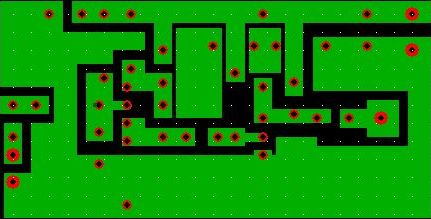

小功率调频发射机PCB布局
小功率调频发射机PCB布局

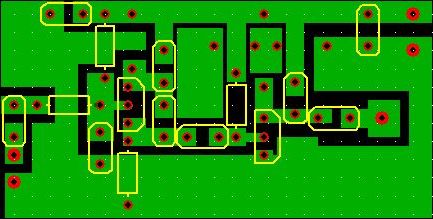

小功率调频发射机元件布局
小功率调频发射机元件布局

电感器是用直径1mm漆包铜线在一个直径为3mm的圆棒上绕9.5圈脱胎而成。

输出功率是100毫瓦,在不大的范围内使用是足够的。
