一个晶体管的FM发射器

来源 电子DIY
浏览
发布时间 2014-05-15

本教程是制作简单的FM发射器只使用一个晶体管。VC1是一种小型,螺丝可调,微调电容器,其额定值应在10-100pF。设置您的FM接收器在一个清晰的,空白的频率。然后,用非导电性的工具,调节电容器,将其旋转,直到接收器接收到来自发射器的麦克风的声音。用于确定频率下面的公式。

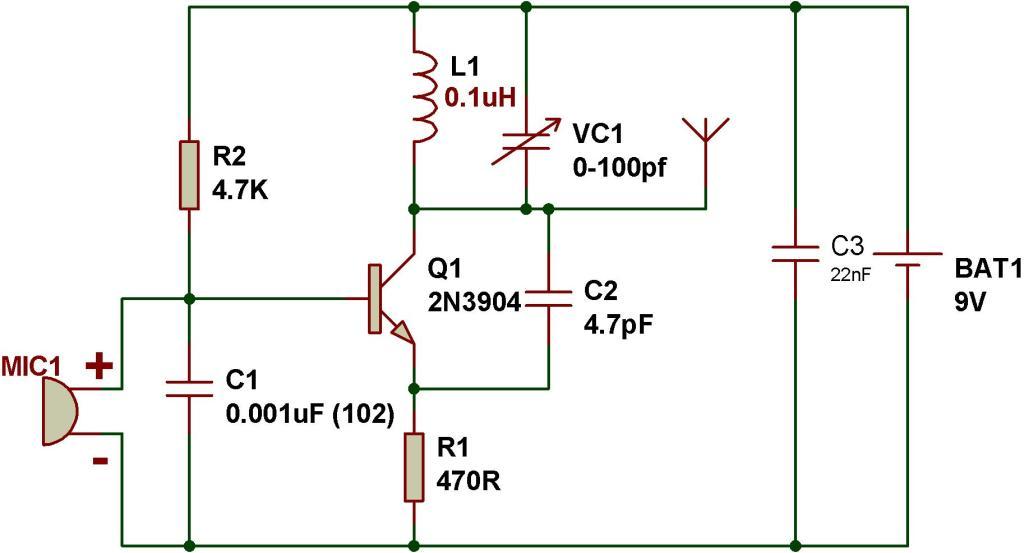

一个晶体管的FM发射器

以下显示了用于进行FM发射器的组件。

晶体管2N3904
电容4.7pF,20pF,0.001UF,22nF。
对于VC1您可以使用微调电容器,看起来像这样:
电阻4.7K,470R
电容式驻极体麦克风
电感0.1uH,使用26 SWG线绕6-7匝。

晶体三极管微调电容器驻极体麦克风色环电阻
晶体三极管,微调电容,驻极体话筒,色环电阻

用长15cm天线。你可以使用普通导线天线
