锁相环立体声调频发射机

来源 电子DIY
浏览
发布时间 2014-05-15

这里所示的电路是一个很好的立体声调频发射机可以传输高品质的信号,以一个范围为70英尺。该电路是基于RHOM半导体BH1417锁相环立体声发射IC。该IC有单独的音频处理部分的左,右声道,为了提高信噪比,晶体控制电路进行准确的频率锁定,复用电路用于使总和(左加右)和差分预加重电路(左减右){看到这篇文章,以便深入了解立体声解码电路等}此IC的另一个重要特点是传输频率可以使用4通道DIP拨码开关进行设置。该IC可从4之间的任何供电,以6V直流和拥有大约20mW的输出功率。在满功率输出的电路仅消耗20mA和具有40dB.There的声道分离14种可能的预设传输频率从88.7MHz开始和递增步0.2MHZ,可通过DIP开关来选择的。该IC的PLL电路是如此的精确,可以说是没有频率漂移。

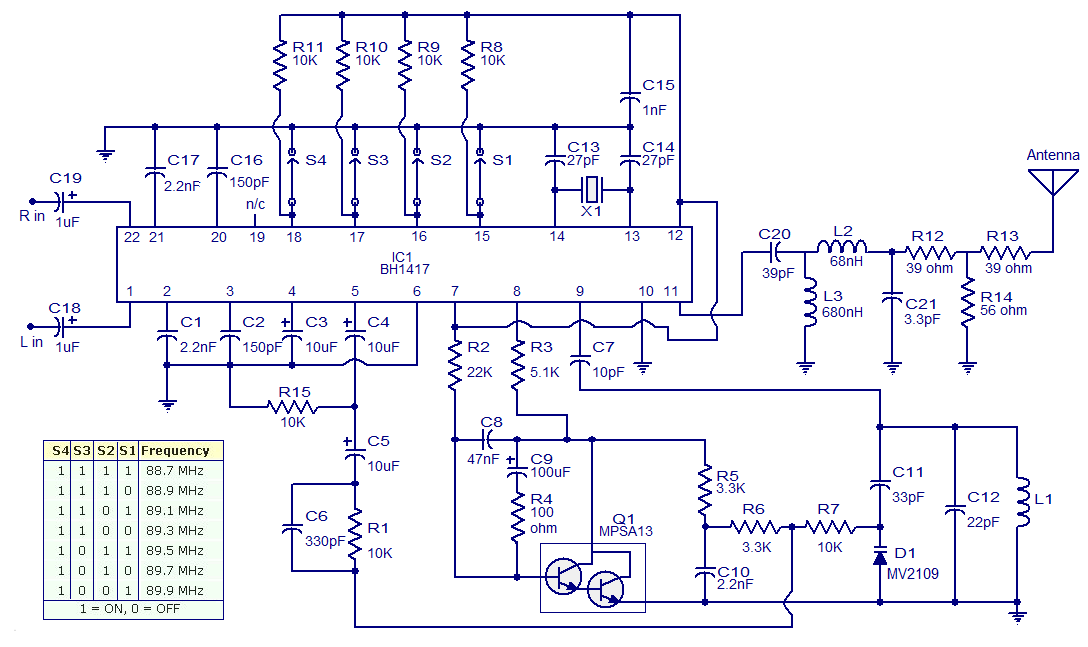

锁相环立体声调频发射机

电路描述

电容器C18和C19是DC去耦电容为左,右声道输入。电容器C1和C17是用来设置预加重所需要的量,并在这里与所使用的值是50uS内。电容C2和C16的设定低通滤波器的滚降点。晶体X1为7.6MHz的结晶,其设定振荡器的频率,而电容C13和C14与相关的用于提供适当的负荷。电阻器R8到R11是上拉电阻器,用于分别将D0到D3(标签的IC 15至18)。这些引脚可以通过关闭相应的开关保持低电平。IC的RF振荡器是使用部件L1,C11,C12和D1调谐。电容器C11和防止直流电压被施加到变容二极管D1,从而防止电流流入电感器L1。更超过它减少了针9上的变化在D1的电容的影响。电容C7防止任何直流电流流入从IC的引脚9的电感器L1。引脚5的复合输出信号被施加到R6和R7的连接点,虽然包含组分C4,C5,C6和R1组成的网络。在电路端子的电路19是悬空的,但可选的电容器在该管脚可用于设置导频电平及相位。任何这样的电容是不是在这里所有的必需品,电路将很好地工作,即使省略电容引脚9。

复合输出信号经过一些衰减,同时通过该网络,最后到达变容二极管D1。载波频率使用PLL(锁相环)鉴相器输出引脚(引脚7)和它周围连接的部件进行控制。的达林顿晶体管Q1是由管脚7的输出驱动和晶体管通过电阻R5,R6和R7施加控制电压的变容二极管。电容器C10可以作为一个高频滤波器,而R7是为了隔离。电阻器R4和电容器C9串联Q1的集电极和基极之间提供了进一步的筛选。电阻R4提高了晶体管的响应瞬态变化而电容器C9提高低频滤波。连接Q1的集电极和基极之间的电容C8提供了额外的高频滤波。电阻R3作为集电极负载的晶体管Q1。

经调制的RF输出可在销11,它是通过一个过滤器组成的网络元件L2,L3,C20,和C21的馈送到天线。该滤波器网络的任务是消除谐波。电阻R12,R13和R14减小了信号电平的天线,其结果降低了发射机的输出功率。这种减少是必要的,以使发射器合法的,因为在许多国家发射器有一个输出功率超过几毫瓦特(可从国家改变国家)是非法的。通过省略R12,R13,R14和天线直接连接到L2和C21交界处,范围可以增加,但这样做需要您自担风险。

设定发射机。

首先使用DIP开关设置传输的频率。然后将电路连接到电源和万用表的正极引线连接到IC的引脚8和负极接地。万用表应显示的读数等于电源电压。现在移动万用表的正极到R5和R6的交界处,并调整蛞蝓(L1的铁氧体磁芯),使万用表读取2V。在L1就要重新为每次更改发射频率的时间R5,R6和地面的交界处之间越来越2V。

注意事项。

组装电路上的优良品质的PCB。
该电路可从4之间的任何供电,以6V直流。我建议使用6V电池组。
如果您使用的是电池消除器供电电路,它必须是良好的监管和自由任何形式的噪音的。
天线可以是一个1米长的绝缘铜线。
表,用于选择频率被示出的电路原理图。
晶体X1为7.68MHz。
对于L1使在塑料前者与它里面的F29铁素体蛞蝓2.5圈1毫米漆包铜线。
可选10K POT上可串联连接到IC的输入引脚(引脚22和1),用于调节所述信道均衡。
所有的电解电容器的额定电压为10V DC。
