分立元件60W音频功率放大器

来源 电子DIY
浏览
发布时间 2014-05-16

这是一个简单,低成本的60W音频功率放大器。最佳的电源电压为50V左右,但这款电路可以工作30至60V。最大输入音频电压大约是0.8 - 1V。正如你所看到的,在这种设计的组件有一个很大的选择余地,所以你可以用几乎任何你能找到的任何组件构建它。输出功率晶体管可以是任何类型的NPN型,但不使用达林顿类型。

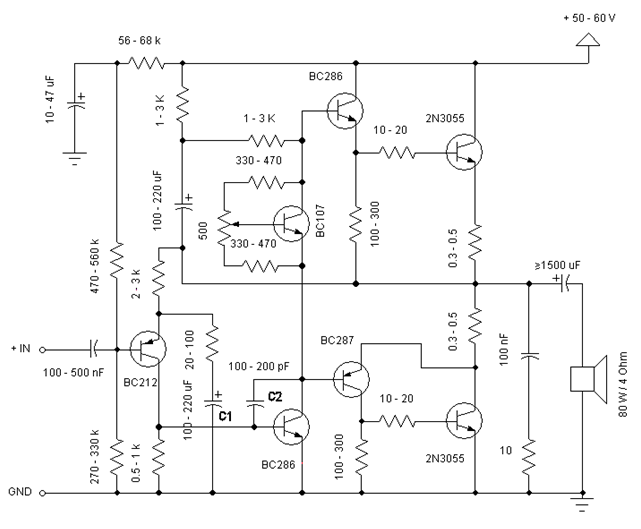

分立元件60W音频功率放大器

电容C1调节低频(低音),电容量增加,低频率越来越响。电容器C2调节高频(高音),电容量增加,在较高的频率越来越低。

这是一个B类放大器,这意味着,一个静态电流必须流经末端的晶体管,即使是在没有输入任何信号。这种电流可以通过调节500欧姆的电阻微调。该电流增加,放大器的声音效果较好,但输出晶体管产生更多的热量。如果电流减小,则晶体管的热量少,但声音质量降低。
