400W立体声放大器

来源 电子DIY
浏览
发布时间 2014-05-17

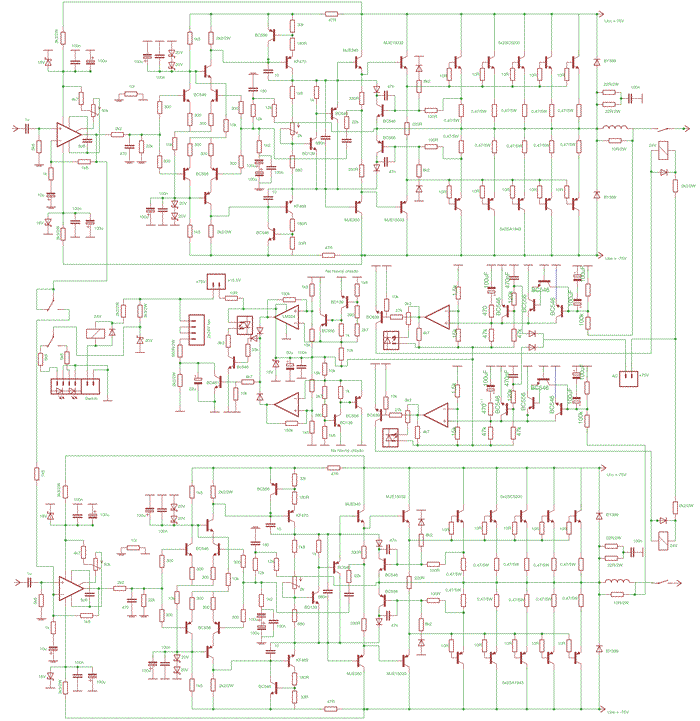

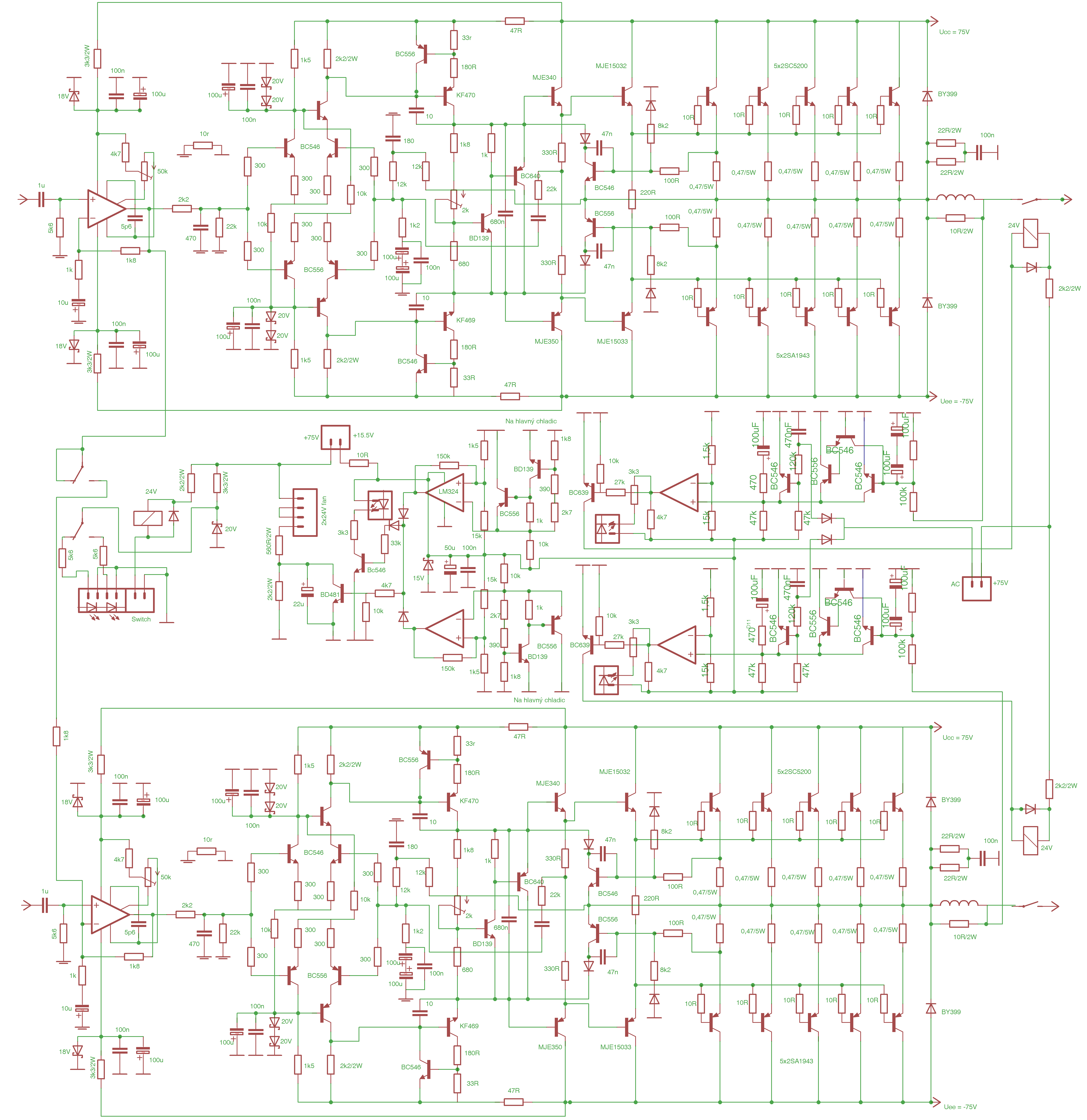

400W立体声音频放大器,电源电压±75V双电源。包含两个通道一样的放大器,以及保护和控制电路。

400W立体声放大器

该电路还包括风扇控制放大器电路。该电路保证了风扇速度控制取决于温度。在温度为65℃,风扇约30%速度运转,大大降低了噪音。超过此温度后,风扇开始在100%速度运转,并有灯光信号指示过热。低于42°C热保护减少,超过80°C时扬声器断开。



技术参数:

  • 输出功率:2×400W/4R,2x230W/8R
  • 压摆率:45V/us
  • 带宽:8-150000赫兹/-3dB
  • 最大允许电压:±75V
  • 过滤器容量:2×20G / 80V
  • 直流保护灵敏度:±2V
  • 扬声器延迟连接:2秒
  • 最大输入灵敏度:1V
