3-30V/2.5A稳压电源

来源 cxem
浏览
发布时间 2014-05-04

概述

这是在电子工作的人非常有用的项目。 它是将解决大部分的任何电子车间的日常工作中出现的供应问题一个多功能电源。 它涵盖了广泛的电压是连续可变从30 V到3 V的输出电流为2.5 A最大,超过足以满足大多数应用。 即使在其输出范围两端的电路完全稳定,并充分保护,以防止短路和过载。

稳压电源

-------------------------------------------------- ------------------------------
技术规格-特点
输入电压:24V DC
输出电流:2.5 A
输出volytage:3-30V的直流
-------------------------------------------------- ------------------------------

3-30V/2.5A稳压电源

3-30V/2.5A稳压电源

它是如何工作

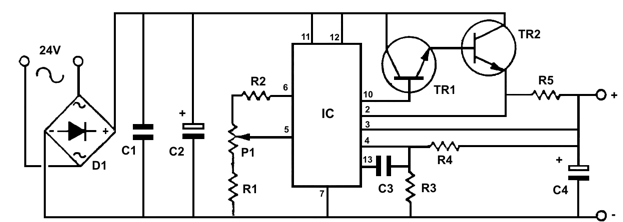

该电源使用一个众所周知的并且相当流行的稳压器IC的LM 723,该IC可以调整出把电压的连续变化2和37 VDC之间,并具有150 mA的电流额定值这当然是太低任何严重的使用。 为了提高IC的输出用于驱动两个功率晶体管在BD 135和2N 3055形成一个达林顿对电路的电流处理能力。使用的晶体管,以增加最大电流输出限制的范围输出电压几分,这就是为什么在电路已被设计来操作从3到30伏直流的。 电阻器R5,你看到串联连接的电源的输出被用于电路的过载的保护。 如果过大的电流流过R5,它两端的电压增加,且大于0.3 V两端的任何电压具有其结果切断电源关闭,从而有效地保护它免受过载。 这种保护功能是建立在对LM 723和R5两端的电压降被检测由IC本身引脚2和3之间。同时该IC的输出电压不断比较其内部参考,如果差值超过designer†™的标准,它会自动修正它。 这种不同的负载下,确保了稳定。 电位器P1用于在所需的水平来调节输出把电压。 如果全范围从3到30 V是理想,那么你应该使用一个电源变压器次级绕组有至少24 V / 3 A的评级如果马克西妈妈电压输出不理想,当然你可以使用一个变压器用较低的次级电压输出。 (然而,一旦整流电压在电容C2由4-5伏应超过从电路预期的最大输出。



施工

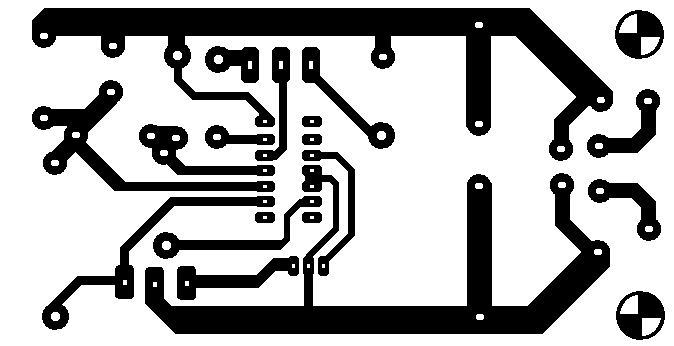

首先,让我们考虑的一些基本知识在印刷电路板上建立电子电路。 该板是由包覆有一层薄薄的导电铜,其形状以这样的方式来形成电路的各种组件之间的必要的导体薄的绝缘材料制成。 使用适当设计的印刷电路板是非常可取的,因为它加快施工较大幅度提高,减少了制造误差的可能性。 智能套件板也来预钻孔和组件的外形和它们的识别印刷在元件面,使施工更加容易。 存储从氧化过程中保护板,确保它得到你在完美的条件制造过程中铜镀锡,上面覆盖着一个特殊的漆,从得到氧化保护它,使焊接更容易。 焊接元件的电路板是建立你的电路的唯一途径,并从你的方式做这在很大程度上取决于你的成功或失败。 这项工作是不是很困难的,如果你坚持的几个规则,你应该没有问题。 您使用的烙铁一定要轻,其功率应不超过25瓦 ​​。 尖要细,且必须保持清洁在任何时候。 为了这个目的来了,是保持湿润,不时可以擦热尖上他们删除所有的,往往积聚在它的残留物非常方便的特制海绵。
请勿文件或砂纸脏或磨损的提示。 如果提示无法清除,请更换。 有许多不同类型的焊料在市场上,你应该选择一个优质的一种善,那包含在其核心所需的流量,一个完美的联合,每次来保证。
请勿使用助焊剂除此之外,这已包括在您的焊料。 太多的助焊剂可能会导致很多问题
并为电路故障的主要原因之一。 但如果你必须使用额外的通量,因为它是这样,当你有锡铜导线,在您完成您的工作清理得很周全。 为了正确地焊接组件,你应该做到以下几点:
清洁元件引线用一小块砂纸。

3-30V/2.5A稳压电源

3-30V/2.5A稳压电源

弯曲它们从元件体的正确距离,并在其电路板上的地方插入组件。 您可能会发现有时粗号的线索比平常,过厚的印制电路板的孔中进入一个组成部分。 在这种情况下使用一个微型钻头,以增加孔略微的直径。 不要让孔过大,因为这将会使焊接困难之后。 就拿热铁,并将其尖端的元件引线,而持有焊锡丝年底在出现铅从棋盘的点。 烙铁头必须接触铅略高于PC板。 当焊料开始熔化并流动的等待,直到它覆盖均匀地绕在他孔面积和磁通沸腾,从焊料下方失控。 整个操作过程不应该超过5秒。 除去铁和使焊料自然冷却不吹在其上或移动的部件。 如果一切都做好接头的表面必须有一个明亮的金属质感,其边缘应顺利结束在元件引线和电路板的轨道。 如果焊料看起来沉闷,破裂,或有一个blob的形状,那么你已经做了一个干接点,你应该删除焊料(用泵,或锡丝)和重做。 注意不要过热的轨道,因为它是很容易从董事会解除他们和打破他们。 当你一个焊接敏感元件是很好的做法,从板的一对尖嘴钳组件的侧面保持领先疏导任何热量,也可能损坏元件。 请确保你不使用更多的焊料,你正在运行的主板短路相邻轨道的风险,特别是如果他们是非常接近的比它是必要的。 在您完成您的工作切掉多余的元件引线和清洁板搭配西装能够溶剂去除所有助焊剂残留物可能仍然留在它彻底。

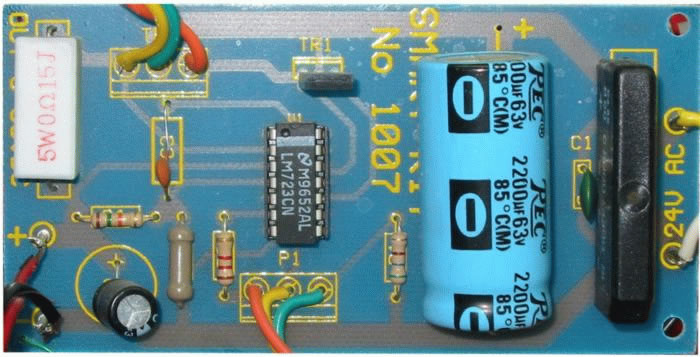

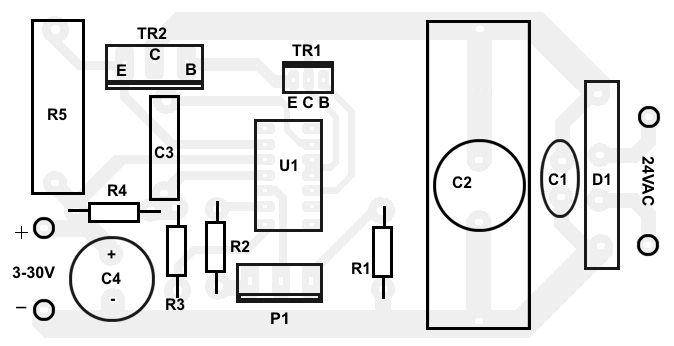

开始通过将引脚上的电路板和焊接它们构建电路。 焊接是要带着沉重的电流作为你的关节必须能够承受的最大电流不越来越热的组件时,你必须非常小心。 焊接IC插座在它的地方,注意不要插入了错误的方式圆,然后把电阻在他们的地方在黑板上。 电阻R5应焊接在这样一种方式,以保持其身体从印刷电路板略微分开,以让该组件周围的空气流通和冷却。 继续与电容器的工作。 注意不要插入电解的南辕北辙。 该极性标志在电容器和PC板也相应地标注。 将在其位置的整流桥。 这座桥是一种重载型,具有由粗号线比平时的线索。 如果你在pc板任何困难将它们插入您可以放大孔与一个小型演习。 (自动生产印制电路板,需要在电路板上的所有孔是直径相同。)

3-30V/2.5A稳压电源

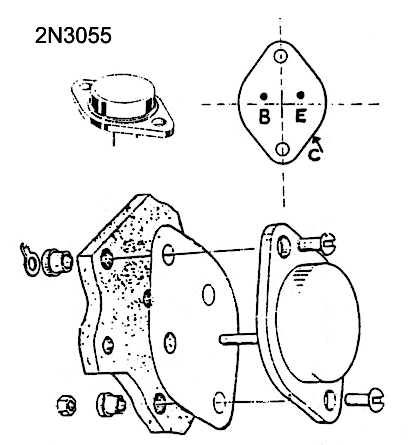

但是不要让孔太宽,你会发现更难事后焊接引线。 焊接TR1在其位置和安装TR2在下面的图表,并确保有散热片和晶体管之间没有电气连接的散热器。 Don’吨忘记的绝缘体,并使用晶体管本体和热沉之间的热传递化合物。 使用大尺寸的导线用扁平电缆与电路的其余部分连接的电位器TR2连接到电路板上,最后。 将稳压器在其插座和电源供应器已准备就绪。 现在,让你的工作的最后检查,以确保没有错误后,可能会导致很多麻烦。 如果一切正常,您可以连接电路的输入端(它被标记В«24VACВ»在黑板上)到次级绕组的变压器。 一个电压表连接到标签标В«OUT 3-30VВ»和使用电源线的变压器的初级连接到电源方便了松懈。 如果一切都进行了适当的电压表应该给阅读和旋转电位器应该改变它。

3-30V/2.5A稳压电源

从指定的最小和最大电压的微小变化是正常的,从零部件公差造成的,不应该担心你。 尽管该电路的工作原理与低电压,是相当安全触摸的任何部分,而它在运行它需要一个电源变压器来提供这种低电压和变压器的初级连接到这使得它非常危险的电源。 最好的办法是使用的一切情况,以使您的实验,一个完整的独立供电。 智能套件也使得合适的情况下,这种供应与印刷前面板,准备钻的输出连接器,开关,保险丝座和面板仪器。



零件清单
R1 = 560R 1/4W C1 = 100nF的
R 2 = 1,2 K表1/4W C2 = 2200uF的35-40V
R 3 = 3,9 K表1/4W C3 = 100 pF的
R4 = 15K 1/4W C4 = 100uF的/ 35V
R5 = 0,15Ř5W

D = B40 C3300/2200,3A整流桥
P1 = 10K potesiometer TR1 = BD 135
IC = LM723 TR2 = 2N3055




注意
该电路的工作原理自来水,并有在它的一些部件发送220伏交流电前。 电压高于50 V是危险的,甚至可能是致命的。 为了避免发生意外,可能是致命的您或您的家人,请遵守以下
规则:

如果你累了,或有急事的每一件事情你连接到电路的电源之前不工作 ,仔细检查并准备好断开它,如果事情看起来是错误的。
请勿触摸任何部分电路时,接通电源。
请勿将电源导线外露。 所有电源引线应绝缘良好。 -切勿更换保险丝与他人的较高评级,或将其用铁丝或铝箔代替。
请勿用湿手操作。 -如果你穿着一条链,项链或任何可能挂和触摸电路的裸露部分要小心。 始终使用正确的电源使用正确的插头和接地你的电路正确引导。 如果你的项目的情况下,由金属制成,确保它是正确土。 如果有可能使用一个电源变压器,以1:1的比例与电源隔离的电路。 当测试工程关闭电源穿鞋跟橡胶鞋底的电路,站在干燥的非导电层,将一只手放在口袋中或背后。 如果你把所有你减少你正在服用到最低限度,这样,你是保护你自己和你周围的危险上面的注意事项。 一个精心构建和良好的绝缘装置并不构成其用户的任何危险当心:电力可以杀死如果你不小心。
