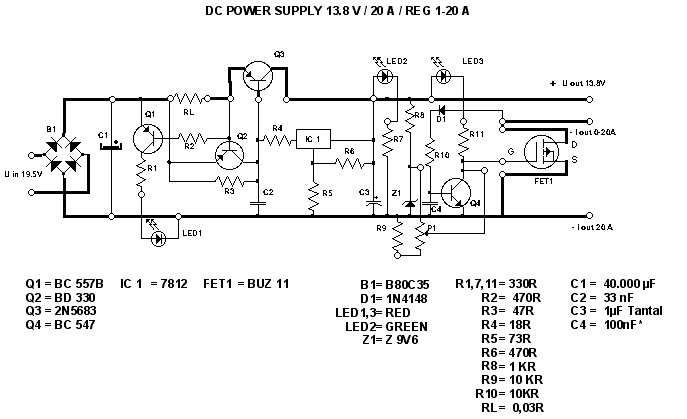

13.8V 20A直流稳压电源

笔记
此电源供应器已用于电流饿了业余无线电收发信机经过特别设计。 它提供安全的身边20安培在13.8V。 对于较低的电流,一个单独的电流限制输出,能够15毫安长达总共20A的已被添加。

电源变压器应能以17.5提供至少25A至20V。 较低的电压,较低的功耗。

整流后的电流将被“烫”由C1,其容量应不小于40.000uF,(约2000uF / A的金科玉律),但我们建议50.000uF。 这种能力可以通过在平行几个较小的电容被建立起来。

这种设计的基础是一个简单的12V稳压器(7812)。 输出电压可以由两个外部电阻(R5和R6),使用这个公式被带到所需的值(此处为13.8V):
U = 12(1 + R5/R6)

低电流(这里15毫安)将保持7812在其常规功能。 当电流上升超过15毫安,R4上的压降将“开放”的第三季度,实际处理高输出电流。 这是一个PNP晶体管(IC> 25)和至少20电流放大系数。已经过测试,证明这里的一个是2N5683。

限流电阻RL,为20安培的最大输出应为0.03欧姆,额定功率为至少15W。 您可以使用电阻丝或切换几个电阻并联,总电阻/功率值。 值等电流可以计算规则:
RL = 0.7/Imax

RL和Q2(3A PNP如BD330)形成短路自动保险丝。 只要最大电流达到20安培,比电阻RL的电压降将打开Q2,从而限制了电流BE Q3的。 平行于Q2为Q1,它点亮了LED 1每当电流限制电路被激活。 当熔丝被激活时,Q2桥接R3,所以完整的电流会流过该IC1,并损坏它。 因此,R 4被插入时,以限制到15mA的电流IC1。 这使得有可能在没有任何辅助冷却运行IC1。

该LED 2会在每次电源接通时亮起。

有一个可调节的限流器在平行于固定的输出,从而提供可调节的电流源,用于更小的电流。

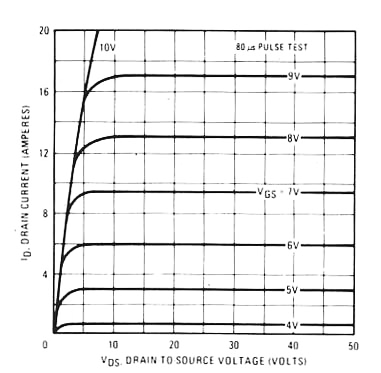

该电路也很简单。 你会发现,没有电流传感电阻。 但它是真的存在,在N沟道FET,其实际处理从源头上切断负载的RDS-ON电阻的一种形式。 FET的功能显示在图2中,当电流Id上升,张力UDS在导通电阻Rds上升非常缓慢的开始,但尼克斯队后,速度非常快。 这意味着,该扭折前的FET表现为一个电阻器,但是在那之后,可以作为恒流源。

对D2,R3和第四季度的BE连接将感应到FET1的UDS电压。 当电压上升不够,Q4将快捷方式的FET1的栅极,以质量,并通过FET 1关闭切断电流的流动。

然而,为使FET1打开,有必要一定栅极电压,在这种情况下被带起的分压器组成R8,Z1,P1和R9。 因此,最大栅极电压将是Z1的一个,并且最小的将围绕3V6。 对Z1电压(Uz1)将由此确定的最大电流流过场效应​​晶体管1,图2将显示为5安培的Uz1应5V6,以及围绕9V620安培。

13.8V 20A直流稳压电源



电容器C4将确定“速度”或限制器的反应时间。 100 uF的会使反应时间是大约100毫秒,和1N将使其为1us。 内的设计极限,则P1将限制电流输出中为15mA至20A的范围内。
可以同时使用这两个输出,但总的输出电流将通过RL的值进行限制。 该电源还可以通过内置的高输出,只要变压器将处理当前的需求,而你提供足够的冷却为Q3。
