13.8V 10A线性稳压电源

来源 电子DIY
浏览
发布时间 2014-05-19

线性稳压电源效率不及开关稳压电源,但是具有无电磁噪音干扰的优势。如图所示,这是一款有能力提供高达20A瞬态电流或10A连续电流的可调稳压电源。需使用一个大的变压器,整流桥和多电容和输出晶体管,以获得更多的电流。基本的电路应该可以扩展到高达100A左右,用的是5A TO3稳压IC 7812,但是它显然可以进一步增加(如果你真的需要一个500A电源!)。

13.8V 10A线性稳压电源

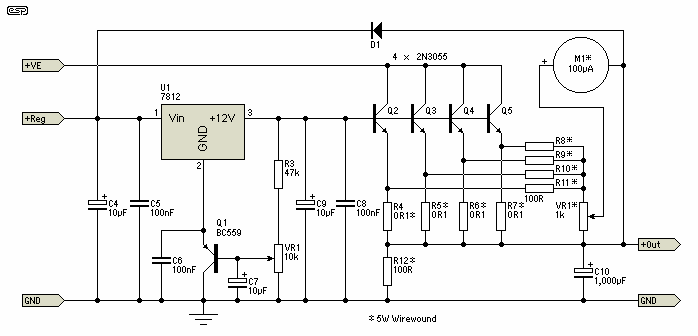

稳压电源主电路

13.8V 10A线性稳压电源

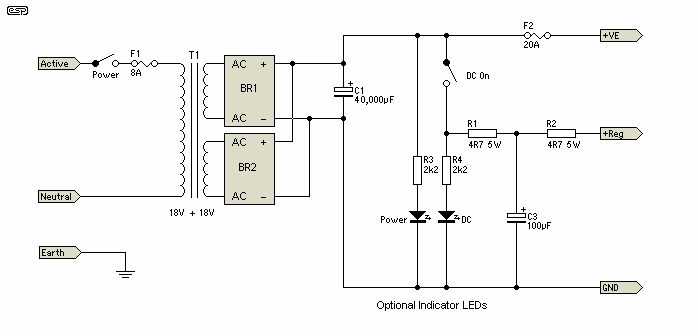

电源供给部分

13.8V 10A线性稳压电源

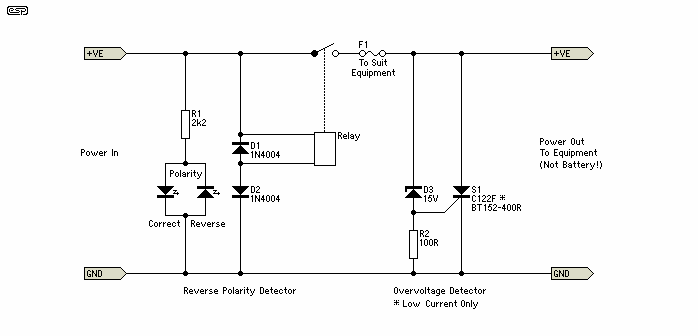

过压保护

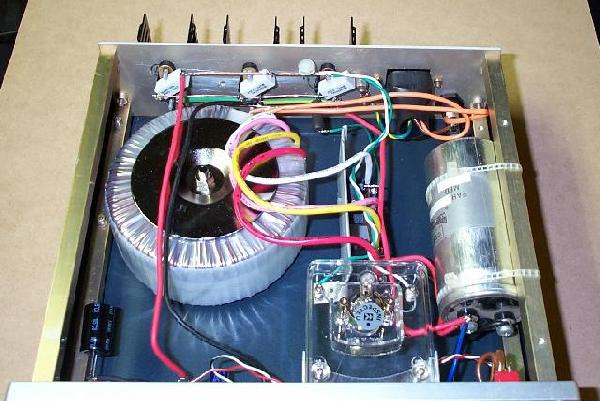

13.8V 10A线性稳压电源

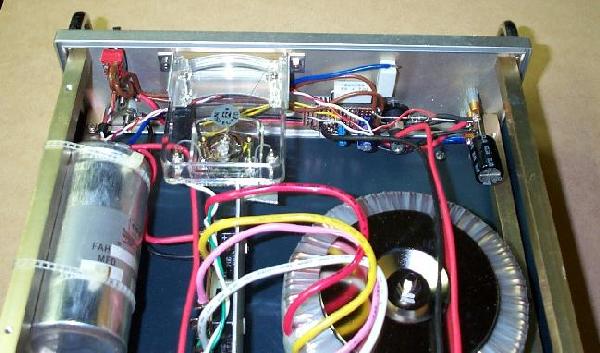

13.8V 10A线性稳压电源
