LMV225线性射频功率计

来源 meedtech
浏览
发布时间 2014-05-22

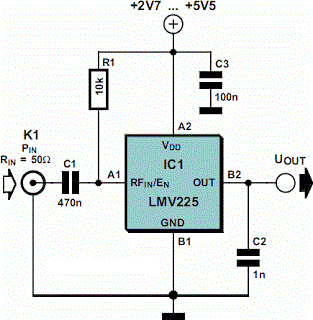

美国国家半导体LMV225是一个SMD封装的线性射频功率计集成电路。它可用于在450兆赫至2000兆赫的频率范围内,只有四个外部元件。输入耦合电容器分离输入信号的直流电压。10K电阻在输入引脚加载直流电压,根据电压高低启用或禁用集成电路。如果它是高于1.8V,检测器启用,消耗的电流在5–8毫安。如果在引脚A1电压低于0.8V,IC进入关断模式,消耗的电流只有几个微安。

LMV225线性射频功率计

电源电压,可以是2.7V和5.5V之间,一个100nF电容器过滤剩余的RF信号。最后,有一个输出电容器与LMV225内部电路结合形成的低通滤波器。如果该电容值为1nF,该低通滤波器的转角频率是约8千赫。

LMV225线性射频功率计

输出,具有相对高的阻抗,提供了一个输出电压,对信号功率成正比,与斜率为40毫伏/分贝。输出是2 V在40 dBm的9 dBm的–0.4 V。水平0 dBm的对应一个1兆瓦,50河一个正弦波形的功率,这是等于224毫伏的有效电压。调制信号,功率和电压之间的关系通常是不同的。该表显示几个正弦信号的功率和电压的例子。lmv225检测器的输入阻抗约为50 R中常用的射频电路的特性阻抗提供了一个很好的匹配。

为lmv225数据表显示40分贝测量范围可以转移到一个更高的功率水平,使用一系列的输入电阻。该lmv225最初被设计用于在移动电话,所以它在一个仅有1×1毫米与四的焊料凸点尺寸微型SMD封装来(类似于球栅阵列封装)。连接标记为A1,A2,B1,B1,像一个矩阵的元素。在A1角斜切。
