最少外部元件LM4906音频功率放大器

来源 meedtech
浏览
发布时间 2014-05-22

著名的LM386芯片是许多小的音频功率放大器设计的一个很好的选择。然而,LM386需要相当多的外部元件部分包括一些电解电容器,而不幸的是,添加元件会增加电路成本。美国国家半导体公司推出的一款专门提供高品质音频的集成电路LM4906解决了这个问题,最少只需要一个外部元件(表面贴装封装)。LM4906是能够提供连续平均功率1瓦至8欧姆负载,小于1%的失真(THD + N)从5 V电源。芯片与外部电源抑制比(工作电源抑制比)旁路只有1µF的最小电容器。

此外,没有输出耦合电容器或启动电容,使LM4906非常适合于手机和其他低电压的便携式应用。LM4906具有低功耗的停机模式(部分受拉SD脚高启用)。此外,还提供了一个内部热关机保护机制。LM4906还具有6分贝或12分贝内可选增益。桥式放大器的设计有几个明显的优势,在单端配置,因为它提供差分驱动器的负荷,从而增加一倍为指定的电源电压输出摆幅。与单端放大器相比输出功率的四倍是可能的,在相同的条件下(特别是考虑到5至6伏特低电源电压)。

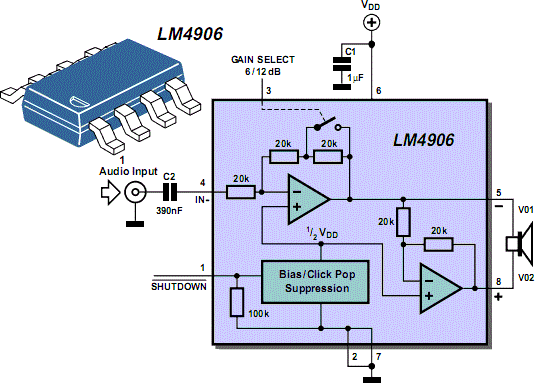

最少外部元件LM4906音频功率放大器

通过添加铜箔面积,有助于贴片元件保持低温。额外的铜箔可以添加到任何的引线连接到LM4906,这是特别有效的。连接到VDD和GND,输出引脚的铜箔宽度应足够。使用LM4906,相比单端放大器的第二个好处,由于差分输出,VO1偏置在一半的电源电压,没有净直流电压存在负载。这消除了输出耦合电容,大的电容在便携式设计中是昂贵的,空间也不足。但在许多情况下,使用的便携式系统中的扬声器,无论是内部还是外部,没有重现低于100赫兹至150赫兹的信号的能力。显然,在没有严重的衰减低频率的设计,一定大小的电容是需要。因此,使用一个大的输入电容不影响实际系统的性能。
