适合爱好者自制的VHF/UHF双波段超级Ｊ型天线

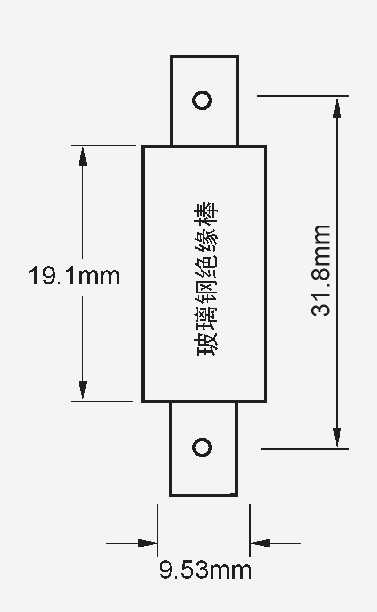

图3 144/430MHz天线天线振子绝缘棒的加工（也可以不用车制，绝缘材料棒的内径与管材相吻合即可）

图4 1/4波长陷波器（相位线）的制作

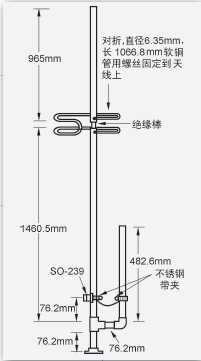

图5 双段超级J型天线制作、安装数据

其原理是在原来半波长J型天线的基础上，通过1/4波长相位线再堆垒一个1/2波长的天线振子，以提高天线的辐射面积，进一步降低仰角，提高增益，据称天线增益可达6dB以上。

如果我们在原有半波长J型VHF天线的基础上，增加一个1/4波长的陷波器，再堆垒一个VHF段的1/2波长振子，让天线三倍频工作于UHF频段，那么此天线就成了我们要介绍的VHF/UHF双波段超级J型天线。

材料

除S0-239插座以外，天线材料都可以在小五金店或者车辆配件商店购得，整个天线可在两个小时内制作完成。在此 VHF/UHF天线的设计中，使用了12.7mm铜油管和6.35mm软铜管两种规格（当然19.05mm直径的油管也可以使用。铝管由于极易氧化，同时顺焊性差，因此不建议使用）。对于双段天线1/4波长的相位线连接装置的制作，笔者曾尝试使用聚四氟乙烯绝缘材料，但后来改变了设计，使用玻璃钢或者尼龙棒来制作，可以进一步提高其机械强度。

制作步骤

（1） 清洁所有的管道， 然后将12.7mm 油管按照下面的尺寸进行切割： 1460.5mm、965mm、482.6mm、50.8mm，再用一根约76.2mm 长（或者更长一些，跟天线谐振频率无关）的铜管作为天线的安装固定部分。除了油管， 再购买12.7mm 弯头1 个，12.7mm 三通1 个， 两个12.7mm 端盖（铜的或者塑料的均可），2 个直径3～5mm，长30mm左右的不锈钢螺栓。

（2）按照图3 所示车制绝缘棒。材料为尼龙棒、玻璃钢，甚至可以用硬木加工成型。

（3） 相位线的制作：将直径6.35mm， 长1066.8mm 的软铜管两臂相距28.58mm 对折， 弯曲成直径约101.6mm 的一个半圈，见图4。
