电容ESR表（一） 电容ESR表的特点、测量原理、电路分析

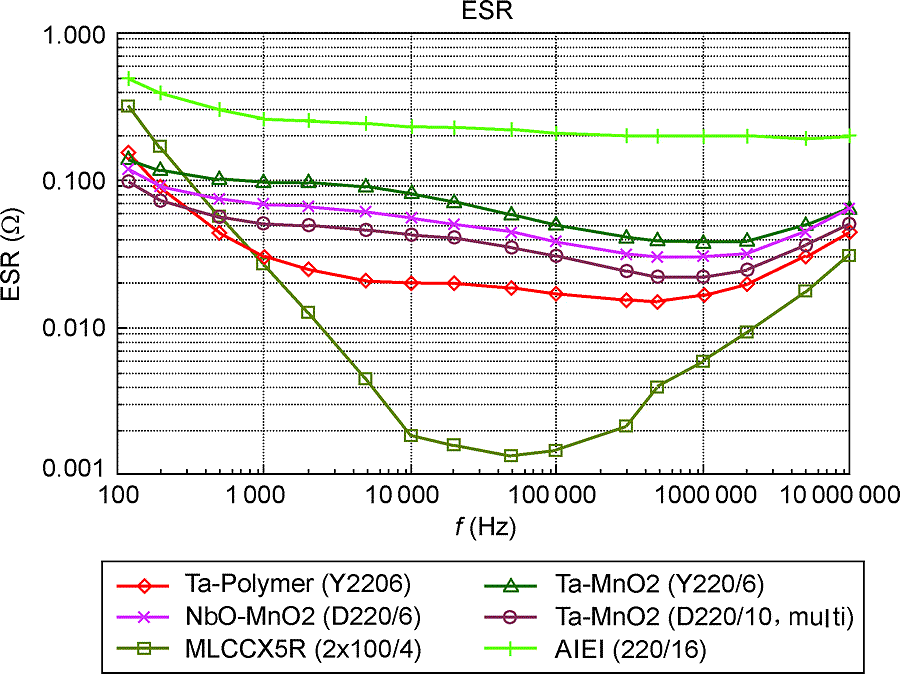

图4 不同材质电容随频率变化的ESR曲线。图中方框（顺序为光左右、后上下）列出了所测电容的品种和规格，200/6表示200μF/6V，以此类推。第1、 2、4种为不同的钽电解电容，其中第1种为聚合物固态钽电解电容。第2种为较常见的二氧化锰固态钽电解电容，第4种为多层结构的二氧化锰固态钽电解电容。第3种为二氧化锰固态铌电解电容。第5种为MLCC即多层陶瓷电容，两只100μF/4V并联。第6种为低ESR铝电解电容。

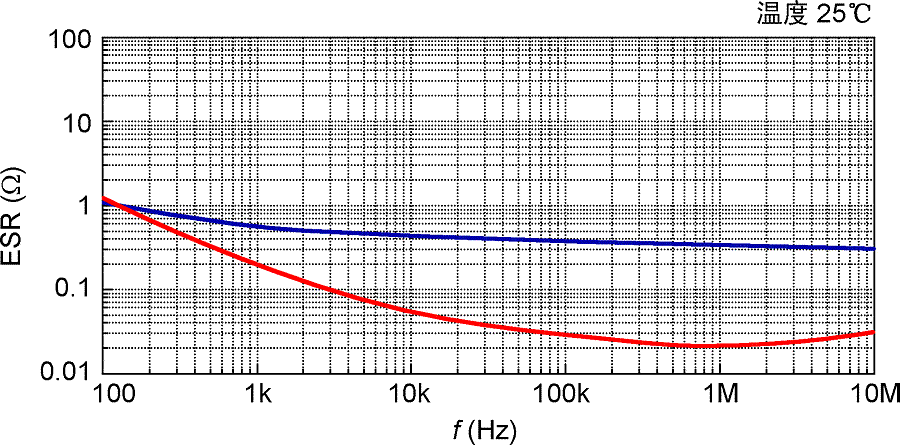

图5 普通电解电容与低ESR电解电容的ESR曲线。上方曲线显示，普通电解电容在较大的频率范围内其ESR值变化并不大。

电容ESR的大小跟电容的制造有关。材质不同，ESR有区别。材质相同，则容量越大，ESR越小，约跟容量的开方成反比。同一品种的电容，耐压越高，ESR往往更低。就材质而言，电解电容的ESR明显高于薄膜电容。在电解电容中，铝电解电容的ESR又高于钽电解电容。在薄膜电容中，聚丙烯、聚苯乙烯等材料的电容ESR较小。一个对比例子是，1μF聚丙烯电容的ESR为10mΩ，而容量达1000μF的铝电解电容，其ESR为0.1Ω。

2.电容ESR表

电容ESR表是专用于检测电容ESR值的仪表。这种仪表向被测电容注入测试信号，通过检测电路中的电量变化，作出相应的变换后，以数字显示屏或指针表头作为终端，将被测电容的ESR值显示出来。

因电容本身有隔直作用，所以在测量时，电容ESR表必须要使用交流形式的测试信号。这一点与常见万用表测量电阻有显著的区别。从另一个角度看，电容ESR表测量的是“交流”电阻，万用表测量的是直流电阻。

与万用表一样，电容ESR表可以做成数字式，也可以做成模拟式。对于模拟式电容ESR表来说，使用指针表头作指示，因此，其电路最终需以直流电流形式来进行驱动。对于数字式电容ESR表来说，由于现在市场上有大量廉价的数字万用表专用A/D芯片（如ICL7106）供应，利用这些专用芯片来进行设计制作是较为直观可行的方法。A/D芯片输入的是直流电压，所以，数字式ESR表测量部分的电路有别于模拟式ESR表。此外，数字式电容ESR表还可以用微处理器（MCU）作为核心来实现，凭借其强大功能取代数字万用表专用A/D芯片，设计上更加灵活，电路形式上也迥异于前述两种。本文中笔者设计制作的电容ESR 表属于模拟式（指针式）。

3.国外自制情况

通过网上信息了解到，电容ESR表明显并不是仪器仪表大厂的正式产品——估计与LCR电桥已集成了它的功能有密切关系。目前，国内还没有电容ESR表的生产销售。在国外，电容ESR表主要流行于业余电子爱好者中，虽然已有微型公司或个人提供一些套件和成品的销售，但未成大气候，仍是以爱好者自制为主要形式。笔者曾用“ESR Meter Schematic”（即“ESR表 电路图”）作为关键词在网上搜索，可以找到很多介绍个人自制电容ESR表的网页，有美国、德国、意大利、俄罗斯等国家网友的作品或资料，看都看不过来。

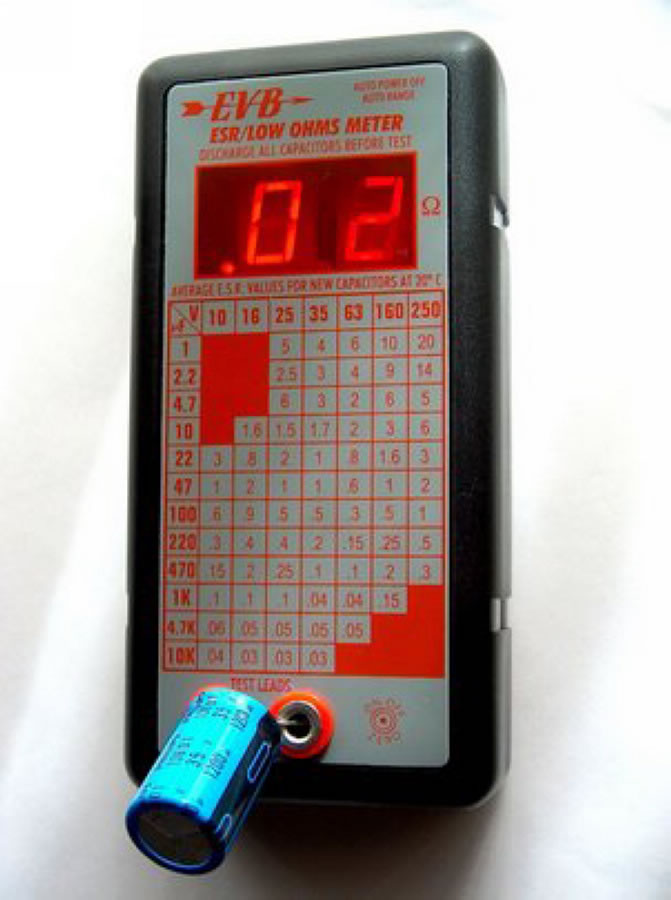

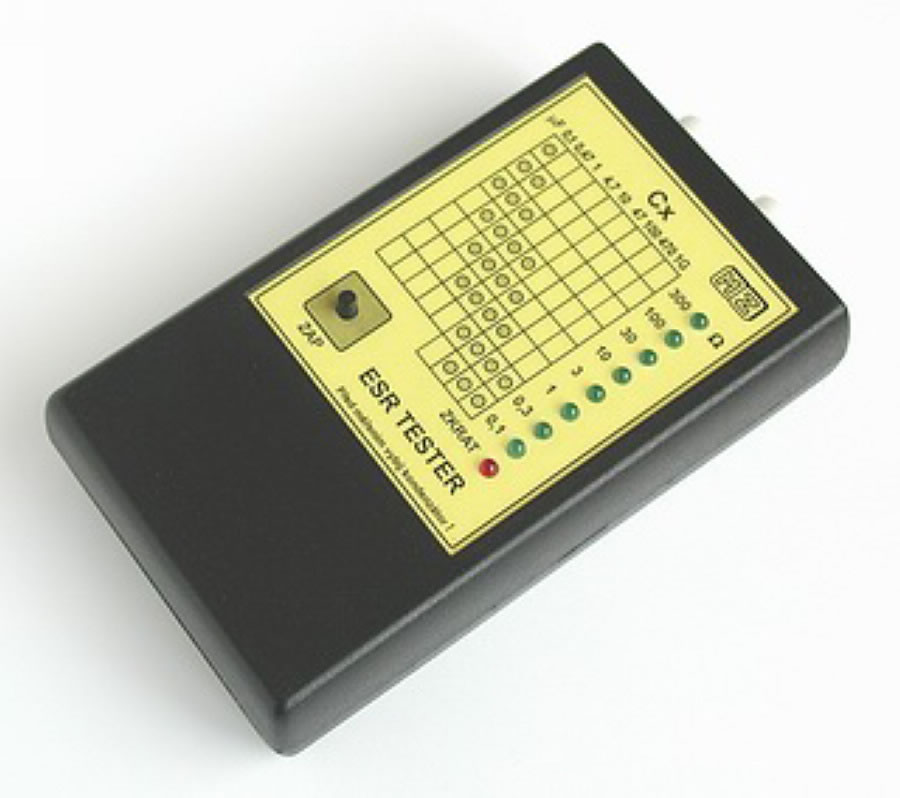

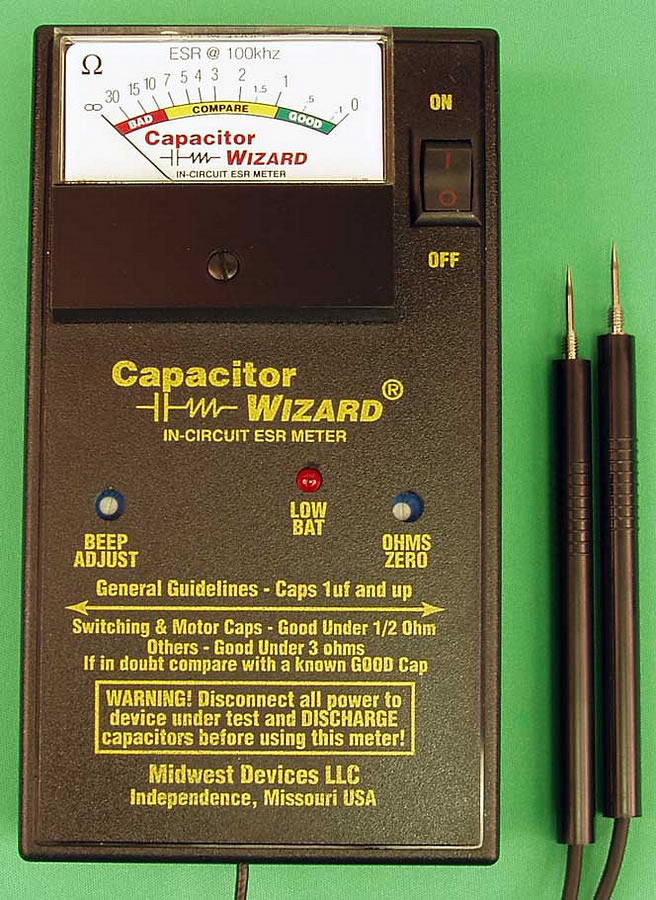

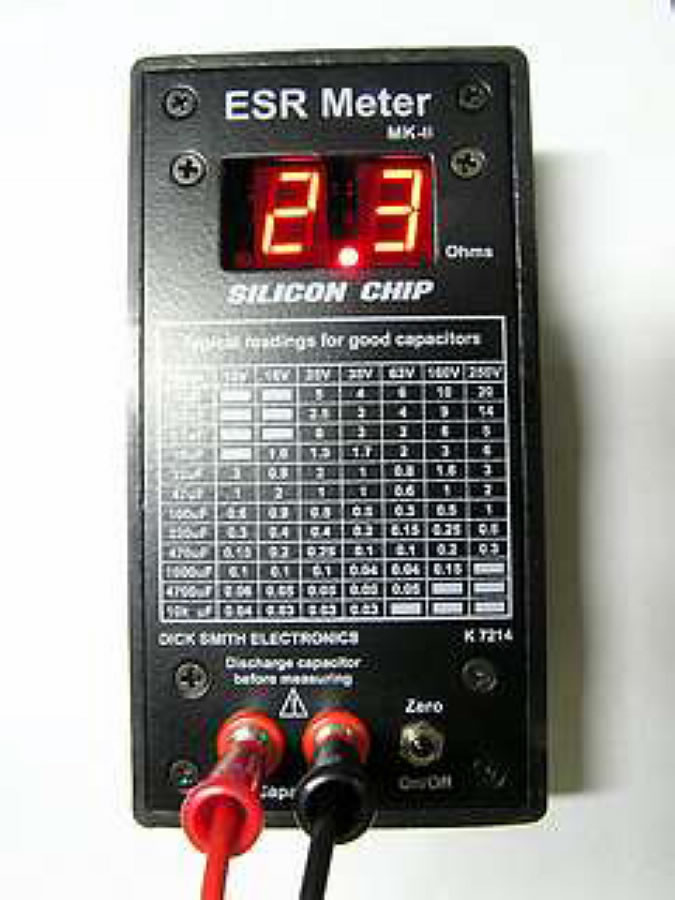

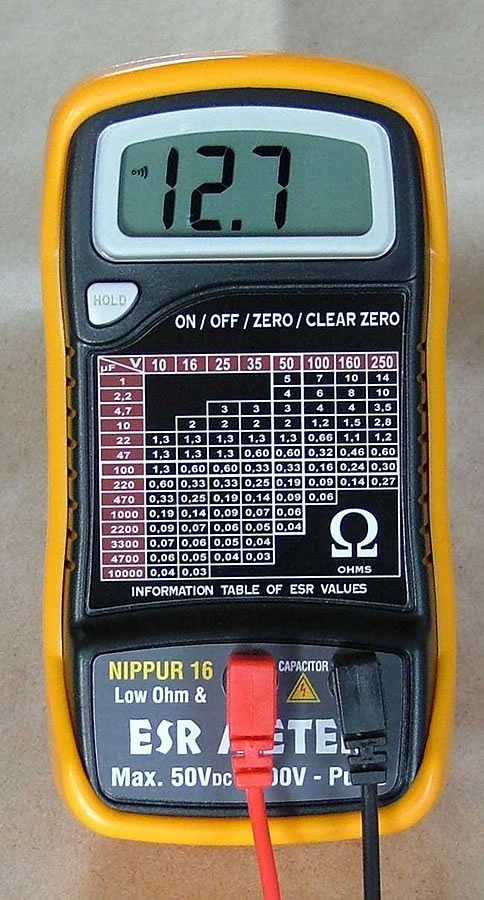

图6 国外以套件或成品推出的电容ESR表。仪表面板所印的表格是用于帮助判断电解电容的好坏。最后一种（图中该表斜放置）有别于一般的指针表和数字表形式，是利用LED来指示ESR值所在区间，电路则使用MCU，可谓是数字式与模拟式的混合体。
