电容ESR表（一） 电容ESR表的特点、测量原理、电路分析

二、电容ESR表的独到之处

电容ESR表的作用，用一句话概括，就是用于测量电容ESR值，凭此判断电容（主要是电解电容）的好与坏、正常与否。其功能虽然单一，但实用性很强，对检修电子设备带来莫大的帮助。众所周知，电解电容是电子设备中故障率最高、寿命和可靠性最差的元件之一，而电解电容的寿命在很多时候决定了设备的使用寿命。长久以来，广大电子爱好者普遍缺乏一种有效判别电解电容好坏的检测工具。电容ESR表的出现，正好可以填补这一空白。

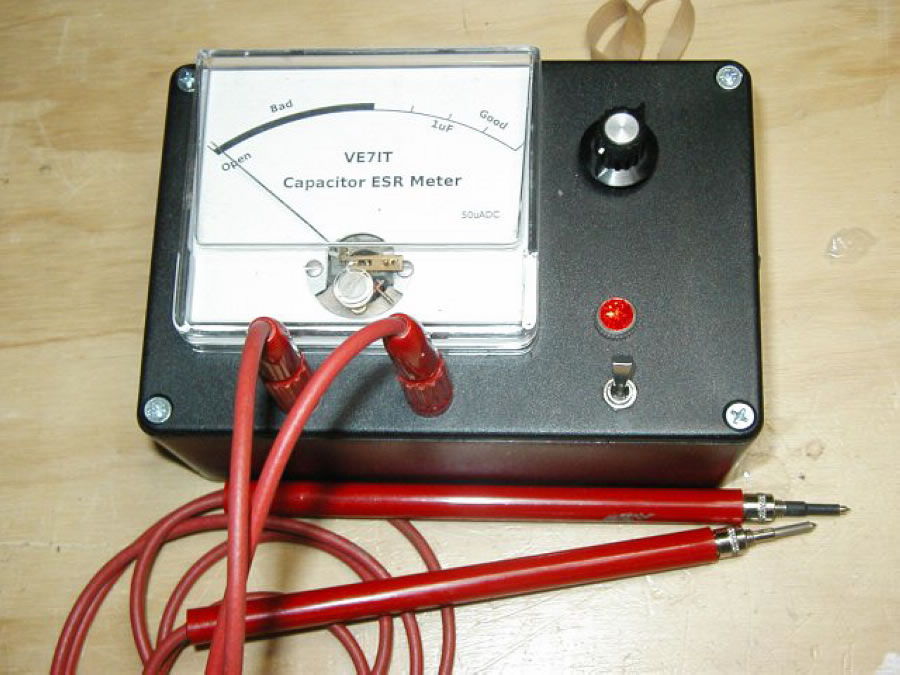

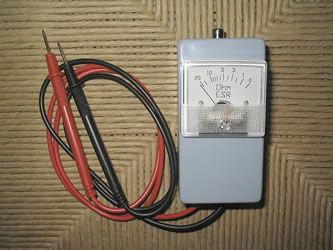

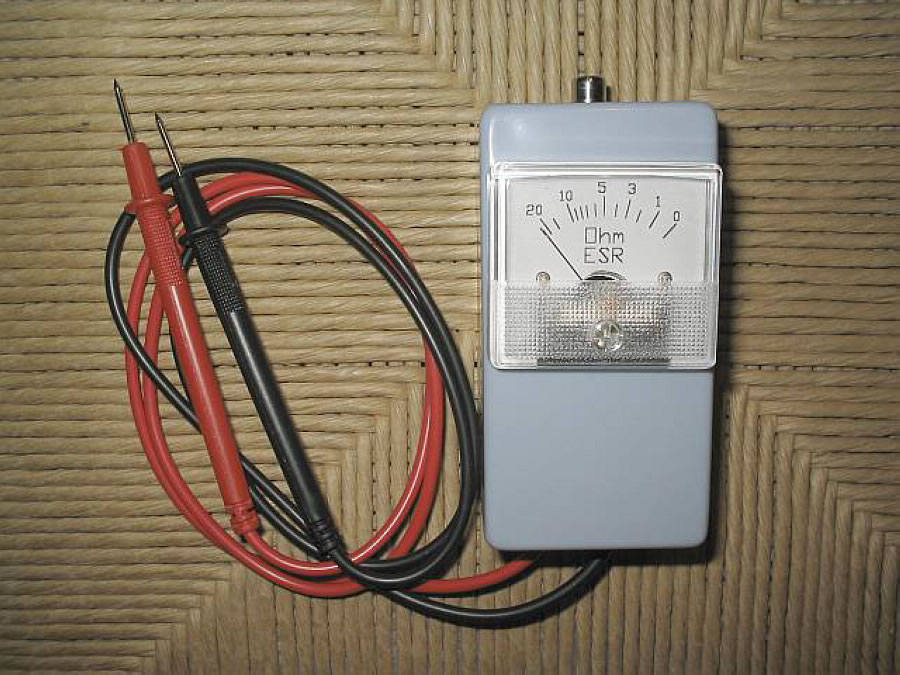

图7 国外网友自制的指针式电容ESR表。其中，右边的表以ESR值标示刻度，左边的表以电容好坏（good与bad）来标示刻度。

由于设计上的特殊性，电容ESR表具备了如下独到之处：

1.鉴别电解电容好坏，判断准确率高

从前面的介绍可以知道，ESR是直指电容性能缺陷的参数。无论是电解电容漏液、干涸这类常见问题，还是电解液失去活性这种隐蔽问题，都可以通过电容ESR 表检测出来。套用外国一位制作者的话说：可以找出95%以上有问题的电解电容。他没说100%，背后一个重要原因是，电容ESR表（非特殊设计的）不能检出电容两接点之间存在的短路性故障。幸好，电容出现这种短路性故障的概率，远低于电容自身失效的概率。纵使电容出现短路性故障、又或者与其并联的器件出现短路性故障，电路的外在表现将十分明显，容易被普通万用表检查出来。比如，电容两端的电压、直流电阻远低于正常值。

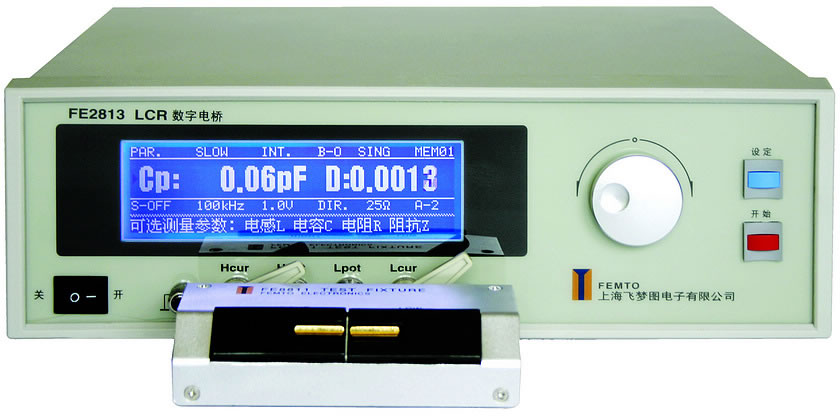

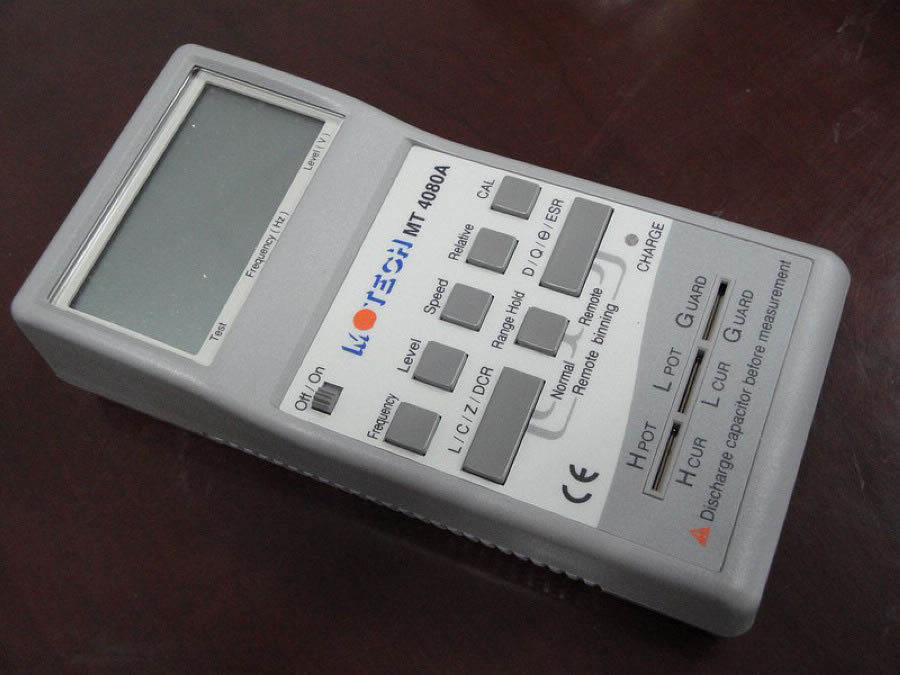

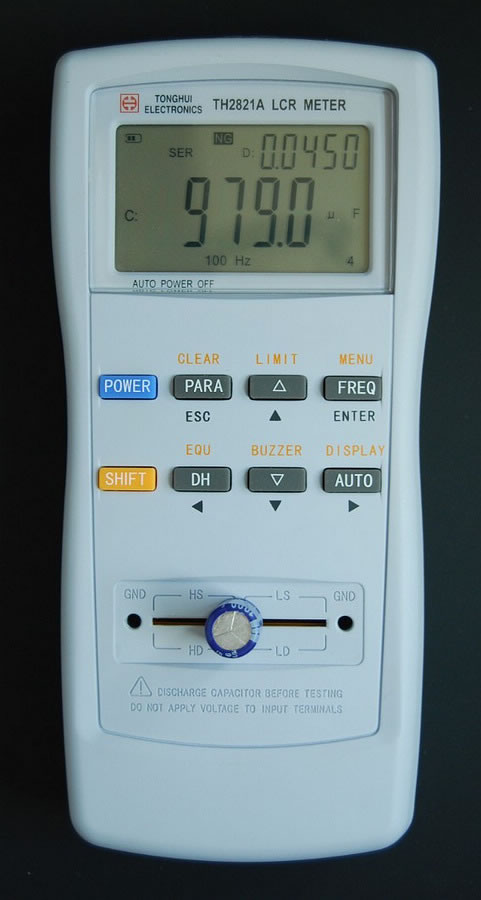

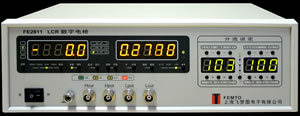

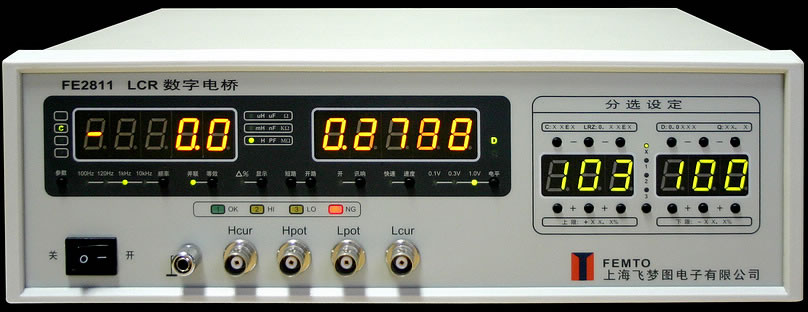

图8 LCR电桥照片（非按同一比例拍摄）。后两种为台式，实物比前两种的手持式大得多。

2.可在路测量，无需将元件拆下，大幅提升检测效率

笔者所称的“在路测量”，是指不将元件从电路板上拆下、又不通电时对元件进行的检测。不少人都知道，常见的二极管、三极管、电阻等分立元件可以用万用表进行在路检测，找出故障元件的成功率还颇高。而电容却不行，因为需要交流信号驱动，万用表对此无能为力。由于电子设备普遍都要使用电解电容，有些设备的使用量甚至超过一百只。在路测量所带来的方便性，使得检修者能够从容应对，大大减轻了工作量，个中意义殊为重要。

3.体积小、重量轻、耗电省，携带方便，使用简单灵活

电容ESR表用电池供电，可做成便携式，打开电源开关即可使用，无需繁琐的设置。LCR电桥虽已具备了电容ESR表的功能，但是售价高，测试频率最高仅 1kHz的低档国产LCR电桥售价也要超过千元，让囊中羞涩的爱好者望而却步。LCR电桥大多属于台式仪器，体积大、重量重，而且需外接市电才能工作，使用时拖着一条尾巴，让人觉得处处不便。而手持式LCR电桥的测试电平一般是固定的，典型值为0.3Vrms（即848mVpp）。这样的电平，已达到很多半导体器件的导通阀值，导致在路测量的部分结果变得不可靠。

4.电路和构造比较简单，成本低，容易普及，便于爱好者自制

这种表制作难度不高，有动手能力的爱好者，都可以独自完成。笔者的电容ESR表，是利用原来闲置的MF500指针万用表进行制作，扣除设计修改和调试时间后，实际制作时间不足一天。材料方面，除原有的MF500表外，都是利用手头常备的元器件，最值钱的是一只1μF/400V MKP电容，其余的不值一提。装在电路板上的新购元件，仅运放IC两块，花费共人民币5元。
