MIC2951稳压电源多功能扩展应用电路

浏览
发布时间 2009-06-18

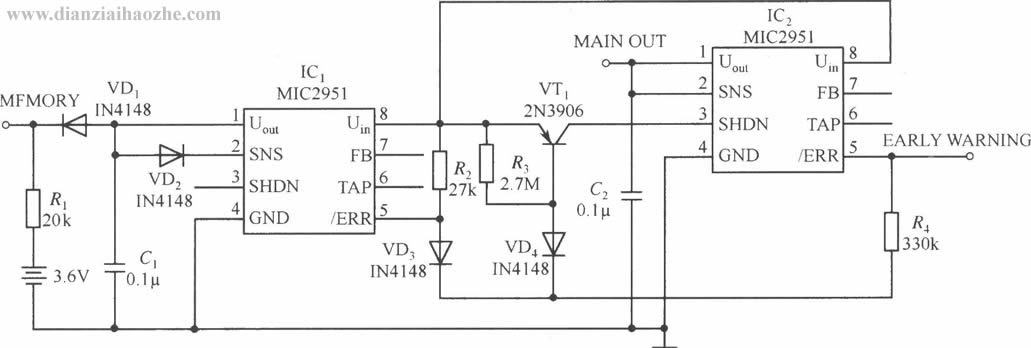

两片MIC2951构成的具有及时报警和补救输出功能的稳压器电路
如图所示电路是采用两片MIC2951构成的具有及时报警和补救输出功能的稳压器电路,其功能如下:
①在输入电压较低时,能及时报警;
②在输入电压较高时,就会关断输出;
③在报警输出的同时,电池就会被封锁。

MIC2951稳压电源多功能扩展应用电路

MIC2951构成的具有宽输入电压范围的限流器电路
如图所示的电路为由MIC2951构成的具有宽输入电压范围的限流器电路。其输入电压的范围可以是2~30V,电流可以限制在150mA之内。

MIC2951稳压电源多功能扩展应用电路

MIC2951构成的输出电压连续可调的稳压电源电路
如图所示电路是采用MIC2951构成的输出电压连续可调的稳压电源电路。其中,Rl和R2构成芯片外部分压器,输出电压与Rl和R2之间的关系为 Uo=Uref(1 R1/R2),式中,Uref为芯片内部的1.23V的基准电压。一般情况下,R1的取值不能大于1.2MΩ,R2的取值为100kΩ。

MIC2951稳压电源多功能扩展应用电路

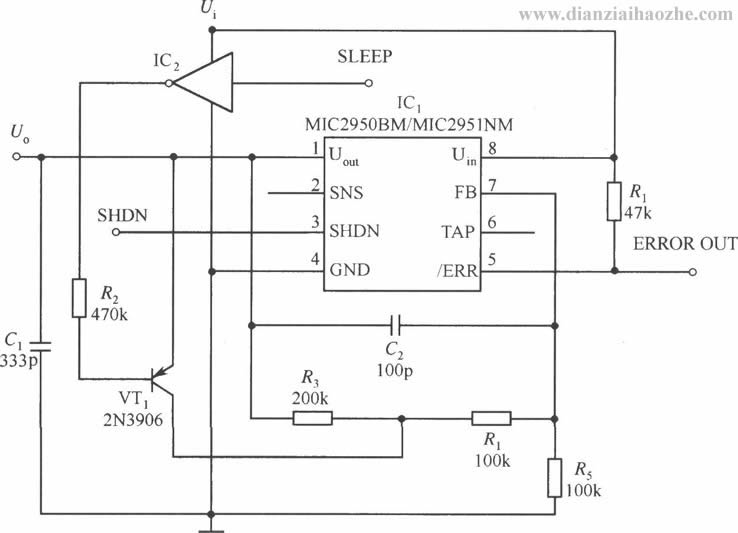

MIC2951构成的具有休眠功能的稳压电源电路
如图所示电路是采用MIC2951构成的具有休眠功能的稳压电源电路。当休眠控制信号为高电平时,晶体管VTl饱和导通,将电源输出拉低或钳位,起到休眠作用。反之,当控制信号为低电平时,电源恢复正常。

MIC2951稳压电源多功能扩展应用电路
