集成功放块LM386和XG4140

浏览
发布时间 2009-06-30

1. 通用型集成功放LM386

特点:频响宽(可达数百千赫)、功耗低(常温下为660mW)、电源电压范围宽(4~16V)。此外,该芯片外接元件少,使用时不需加散热片,调整也较为方便。因而LM386得到了广泛应用。

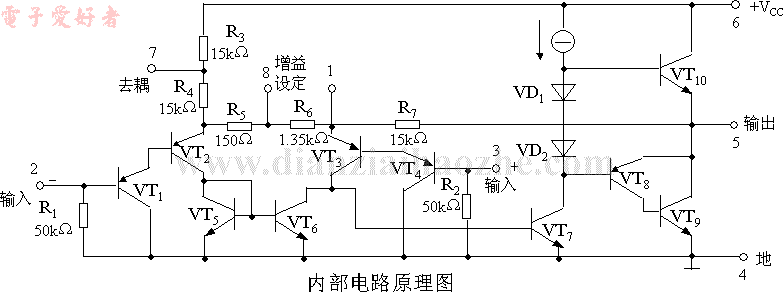

LM386内部电路

上图是LM386内部电路图。它由三级所组成:

(1)输入级 由VT2、VT3级成差放电路,双入单出,VT1、VT4管为其偏置电路,VT5、VT6是它的恒流源负载。
(2)驱动级 由VT7管组成共射放大电路,该管集电极带有恒流源负载。
(3)输出级 由VT8~VT10管组成准互补功放电路,其中VT8 、VT9复合成等效PNP型管,VD1、VD2是输出级的小偏置电路。

LM386

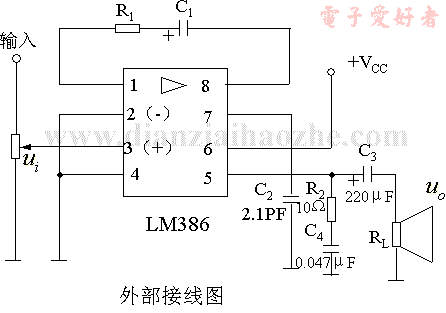

图2为外部接线图。它有2、3两个输入端,其中反相输入端2接地,ui由3端输入。1与8端为增益设定端。

2. 专用型集成功放XG4140

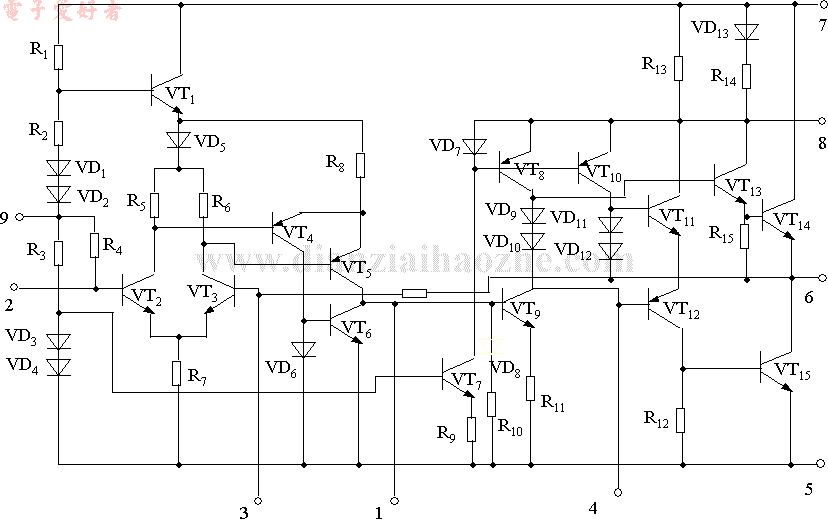

XG4140内部电路

见图3。XG4140是一种专用型集成音响功放电路,它具静态电流小、效率高、失真小、电源电压范围宽等优点。XG4140由以下四个部分组成:

(1)输入级 由VT2、VT3、VD5、R5、R6、R7、VT4、VT5、R8、VT6和VD6等元器件组成。其中VT2、VT3构成第一级差放电路,VT4、VT5构成第
二级差放电路。采用这种 NPN和 PNP型互补的两级差放电路的优点是:抑制共模信号能力较强,零漂较小;第一级差放为双端输出方式,既可减小零漂,又可提高差模增益;第二级差放经VT6管实现了双出变单出,同时又实现了电平移动。
(2)驱动级 是一个具温补的共射放大电路,由VT8、VT9、VD8~VD10、R10 和 R11等组成。其中 VT8 是 VT9 的有源负载,VD8 和 R10为 VT9的基偏电路,VD8还具有温补作用。
(3)输出级 是复合管准互补功放电路,VT13、VT14组成NPN型复合管,VT8 通过 VD9 、VD10 为 它提供合适的偏压; VT12和VT15复合成PNP型管,VT10、 VT11、 VD11、 VD12为它提供偏压。
(4)偏置电路 除(2)、(3)中已介绍的偏置电路外,还有①VT1、VD1~VD4、R1、R2和R3等组成的电路为输入级提供偏置。VT1是射极输出方式,它同时为两级差放提供稳定的偏压;②VT7、R9、VD7、R13为恒流源VT8、VT10提供基偏电压。

XG4140

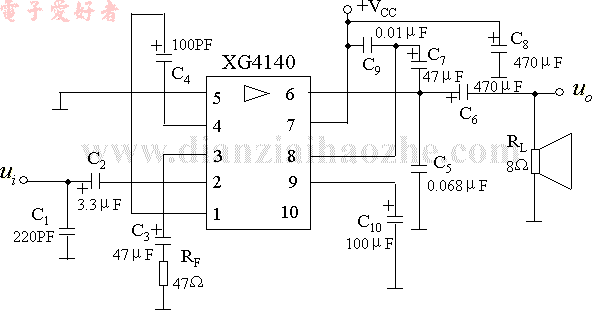

图4是XG4140的典型应用电路。其中C1用于滤掉ui中的高频分量,C2是隔直耦合电容;C3、RF支路与芯片内部 R16构成反馈网络,引入总体电压串联负反馈;C4为相位补偿电容,消除自激振荡。同学们可对照图8-10、图8-11,自行分别说明以下电容的作用:①C6;②C7;③C5;④C9。

标签: XG4140, LM386, 功放
