差分输入高品质音响平衡放大器

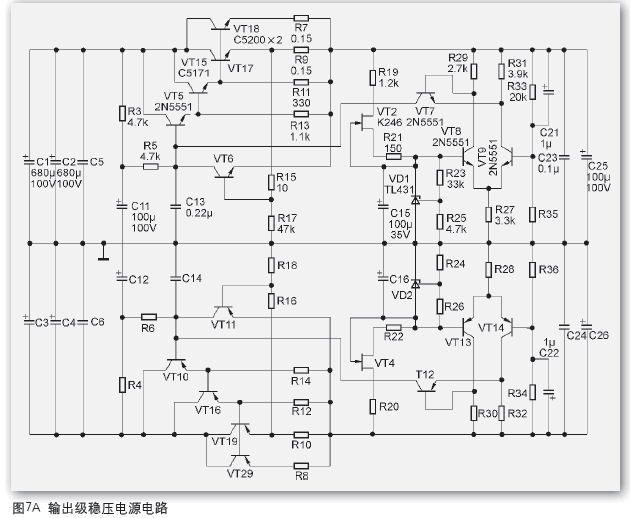

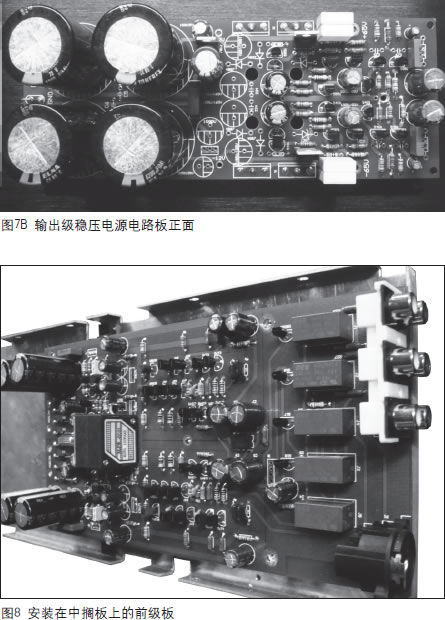

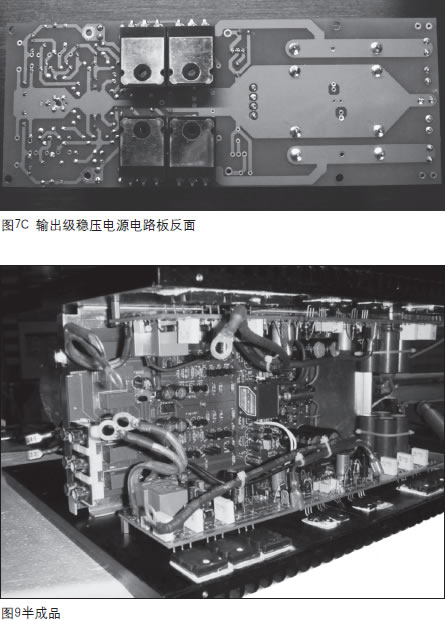

整个功放采用了3份稳压电源，这是十分必要的。所有信号的放大能源都是来自电源，实质就是信号的主要成分，电源是否纯净直接影响声音的还原度。前级和后级的小信号放大级采用稳压电源是我们常用的做法。这里我们把输出级的电源也进行了稳压（见图7），滤波采用ELNA为健伍定制的音频专业电解电容。制作中把一套用料完全相同未采用稳压电源的功放做了比较：采用稳压电源的功放音乐背景更干净、音乐更流畅、层次更清晰。该稳压电路的调整管采用3级达林顿结构，最后一级用2对A1943/C5200并联，具有相当高的稳定度和带负载能力。只要稳压电源的输入电压高于输出电压3V以上，则输出电流为0~10A，输出电压的变化量不超过0.2V。当然这要建立在变压器容量充足的情况下，同时还具有过流保护功能，以正电源为例，R7、R9是取样电阻，当负载电流过大时，VT6导通，电源调整管截止，电源电压通过R3、R5加在负载上，这样降低输出电压，起到限流保护作用。就是在负载完全短路的情况下，稳压电源也不会烧毁，一旦负载正常，稳压电源便能及时提供正常输出电压。在制作中要注意A1943/C5200的配对，同极性间的配对要高一些，使2个管的负载电流尽量平均分配。

在制作过程中，尽量采用品质较好的元器件。差分输入对管，镜像恒流源要求严格配对，其他全对称电路部分还需要讲究异极性的配对。各级的偏置电阻要采用温漂小的金属膜电阻，信号通道的电阻对音色的改变比较明显，可根据个人的口味选用不同材质和不同品牌的电阻。

先把各级的稳压电源元件安装好并调整到正确电压值，再安装好其他元器件，全部安装完毕，检查正确无误后便可通电。前级和后级的静态电流都已经确定好了，只要元件安装无误，不用担心有烧毁输出管的危险。最后调整前级和后级的输出中点，使其尽量接近零电位，通电几分钟无异常便可连线试音了。

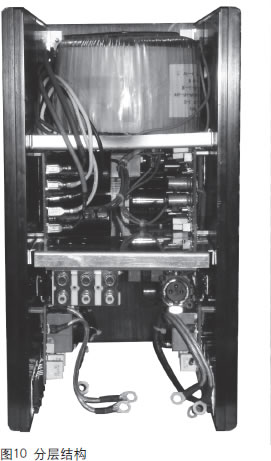

整机制作共采用7块板子，机箱采用立式结构，它有几个优点：变压器、电源、放大器可以分层放置（见图8~图10），互相隔离，减少干扰，这相对于同体积的卧式机箱而言可以得到更大的散热面积。不过其缺点就是装配比较繁琐，单个机器可以作普通双声道合并机来使用，每声道3对管可输出150W×2/8Ω的不失真功率，这对于大多数的家庭是够用了，也可以经面板按键选择到BTL或平衡输入模式，由两台机器组成双单声道平衡放大器，这时的额定功率就是450W×2/8Ω。

经过多次实验、调整，单个机器的声音已相当不错了。整个音域表现比较宽松，人声韵味相当好，细节表达清楚，高频泛音细腻、丰富丝毫没有毛糙的感觉，大鼓震撼，但不是那种压迫心脏直冲脑门的攻击，鼓皮余震的谐波也刻画的相当真实。当用两台机器组成平衡放大时，声场变得更加开阔，聆听者好像是摆脱了房间的束缚，仿佛置身于音乐当中。整体音色会向中性有所靠拢，解析力，控制力进一步提高。可以完全感觉到超低频已经脱离了音箱沿着地表袭来。
