业余条件下DIY一套桌面音响的方法

音箱制作

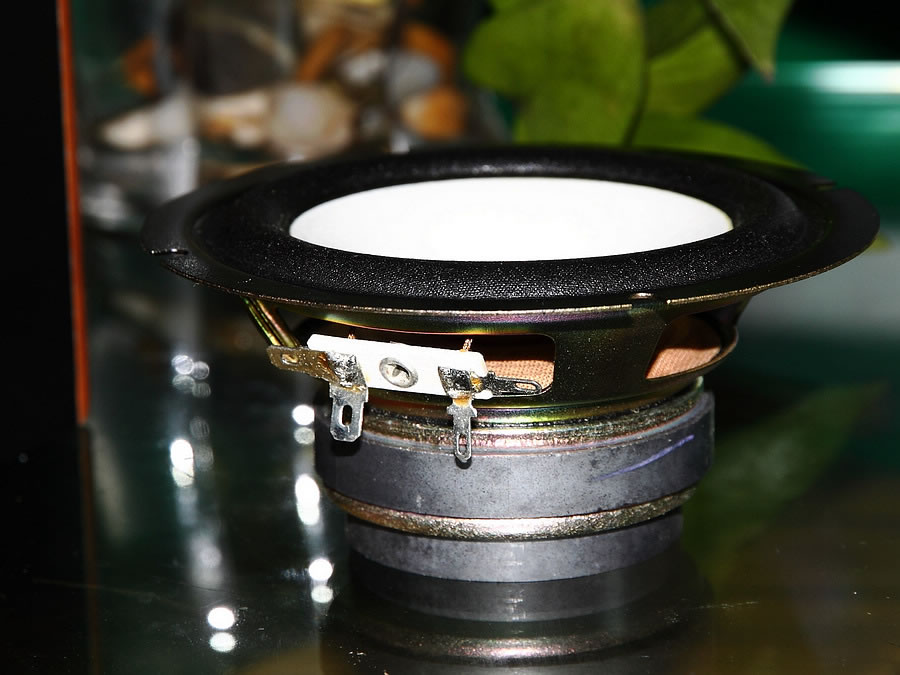

图12  全频扬声器单元

本制作使用了直接购买的成品音箱外壳，箱体的制作环节可以省去，但是很难找到完全匹配箱体，所以很多时候需要对购买到的箱体进行适当改造，本制作采用了4 英寸全频扬声器，如图12所示，但购买到的箱体为两单元二分频的密闭箱，因此需要把高音单元的开孔封闭；此箱体没有搭配相应的接线板，也需要另外制作，所以箱体的结构部分，一共要制作高音孔的挡板以及音频输入接线板。制作时，应尽量就地选材，可使用塑料板，铝板等，这里使用了日常制作电路的覆铜板，先裁减合适大小的板材并相应开孔，随后再进行打磨、喷漆处理，最终完成的实物如图13所示。把制作完的挡板和接线板安装好以后，箱体便改造完成。

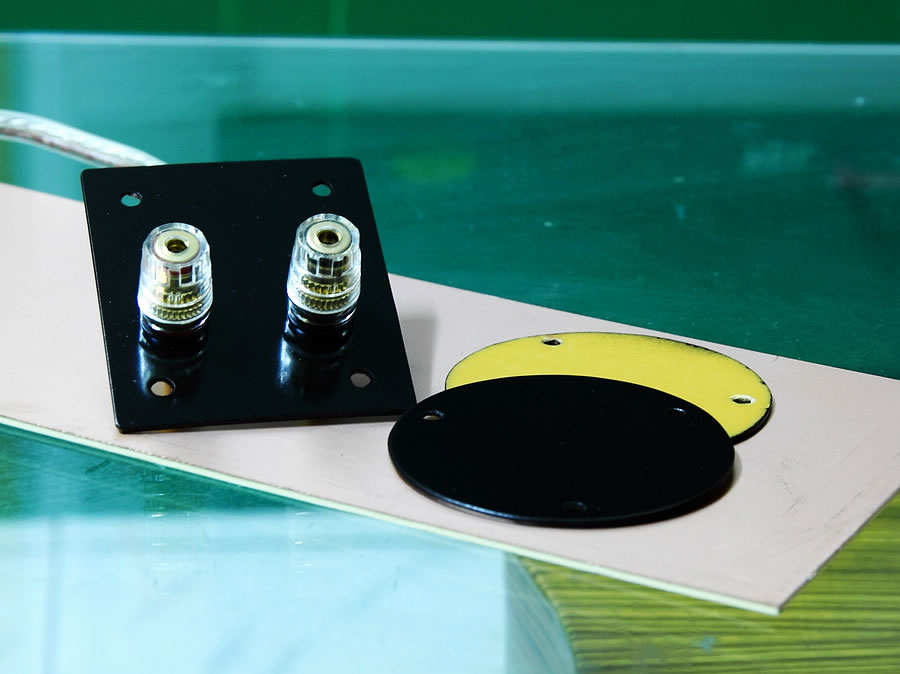

图13  接线板和高音挡板

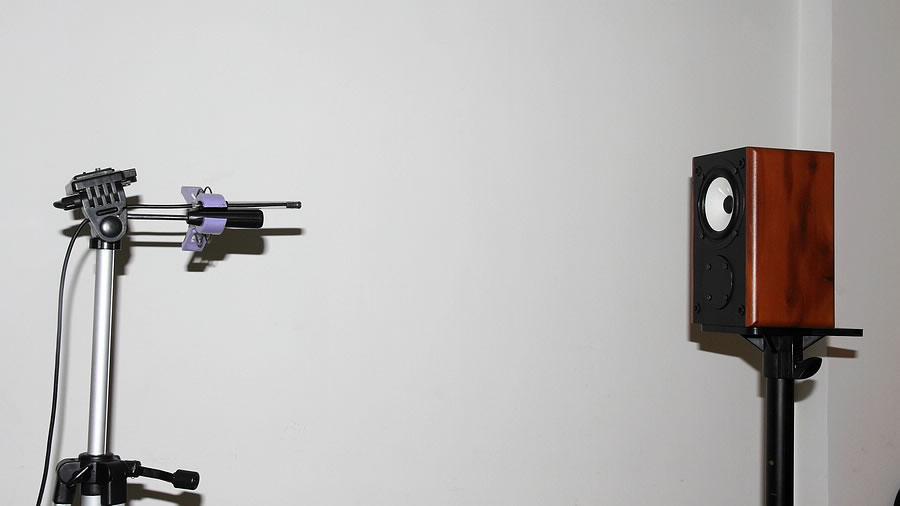

图14  音箱频响测试

由于箱体的尺寸无法改变，所以不需要进行前期的模拟计算，而是直接把扬声器装上箱体进行测试，我们可对音箱整体的阻抗和频率特性进行大概的测量，图14所示的是远场的频响测试，根据测试结果，可在箱体内部添加吸音棉或者木块，以等效改变音箱的容积，也可以在扬声器前添加适当的滤波电路，改变不同频段的特性。经过反复调试得出较好的结果，再连接功放和音源播放自己比较熟悉的音乐，在主观听感方面检查播放效果，如果不满意，还可基于测试结果做相对的调整，以达到听感上的最优化。调试完成后，便可对扬声器，接线板等部件加固。
