TDA7294高保真DMOS大功率音频功放集成电路

浏览
发布时间 2010-01-23

TDA7294是SGS-THOMSON意法公司推出的一款音色颇有新意的DMOS大功率音频功率放大器集成电路,一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色,广泛用于Hi-Fi领域。它具有较宽范围的工作电压,(VCC+VEE)=80V;较高的输出功率(高达100W的音乐输出功率),并且具有静音待机功能,很小的噪声和失真,内部集成有短路电流及过热保护功能。TDA7294内部线路设计以音色为重点,兼有双极信号处理电路和功率MOS的特点,具有耐压高、低噪音、低失真度、重放音色极具亲和力等特色。

TDA7294主要参数为:Vs(电源电压)为;I0(;

电压范围:±10V ~±40V
静态电流:30mA
输出电流峰值:10A
输出功率:70W(电源=±35V,RL=8欧)
总谐波失真(THD):0.01%(典型值)
转换速率(SR):10V/us
开环增益:80dB
闭环增益:30dB

TDA7294为15脚封装,实物外观

TDA7294高保真DMOS大功率音频功放集成电路

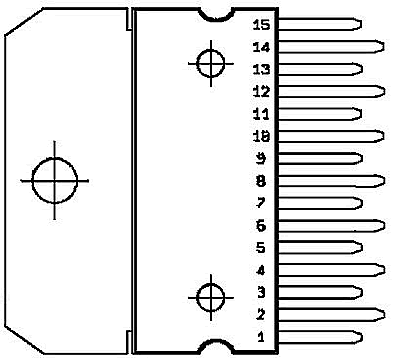

TDA7294引脚排列

TDA7294高保真DMOS大功率音频功放集成电路

各引脚功能如下
:①脚为待机端;②脚为反相输入端;③脚为正相输入端;④脚接地;⑤、⑾、⑿脚为空脚;⑥脚为自举端;⑦脚为+Vs(信号处理部分); ⑧脚为-Vs(信号处理部分);⑨脚为待机脚;⑩脚为静音脚;⒀脚为+Vs(末级);⒁脚为输出端;⒂脚为-Vs(末级)。
