LM1875二十瓦音频放大器

浏览
发布时间 2014-05-02

这是一个基于LM1875的音频放大器。它可以在8Ω扬声器提供20W功率,60V电源时甚至是30W。

电容器C4和C5应尽可能接近IC。

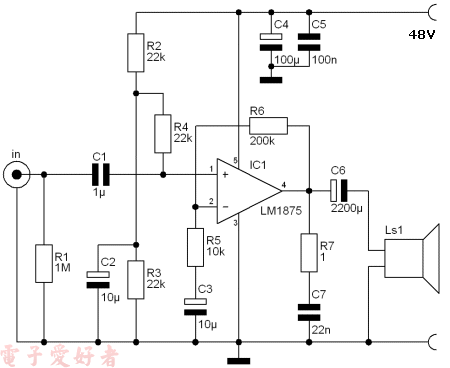

LM1875二十瓦音频放大器

R1 = 1 MΩ
R2, R3, R4 = 22 kΩ
R5 = 10 kΩ
R6 = 200 kΩ
R7 = 1 Ω
C1 = 1 µF
C2, C3 = 10 µF
C4 = 100 µF
C5 = 100 nF
C6 = 2200 µF
C7 = 22 nF
IC1 = LM1875
Ls1 = 4-8Ω扬声器
