LM386一瓦音频放大器

浏览
发布时间 2014-05-02

该电路能将音频线路电平放大至一瓦推动小喇叭播放。

根据LM386的多个版本,它们能输出不同大小的功率。LM386N-1可以提供325毫瓦,LM386N-2是500毫瓦,LM386N-3是700毫瓦,LM386N-4能达到一瓦输出功率。所有版本都可以在本电路中使用。

闭合S1可以提升低音(超重低音增强)。

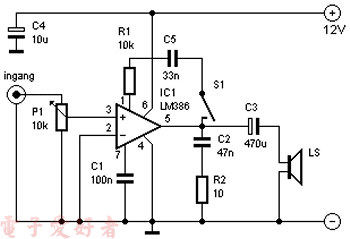

LM386一瓦音频放大器


R1 = 10 kΩ
R2 = 10 Ω
P1 = 10 kΩ
C1 = 100 nF
C2 = 47 nF
C3 = 470 µF
C4 = 10 µF
C5 = 33 nF
IC1 = LM386
S1 = 开关
