TDA2030A四十瓦的音频放大器

浏览
发布时间 2014-05-02

该放大器可工作在非常高的电源电压,使用一个IC和两个功率晶体管。

该电路由一个TDA2030A集成电路放大器和两个功率晶体管构成。工作电源12V至44V。

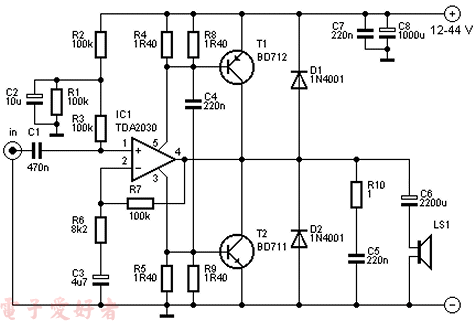

TDA2030A四十瓦的音频放大器

R1-R3, R7 = 100 kΩ
R6 = 8,2 kΩ
R4, R5, R8, R9 = 1,40 Ω 1%
R10 = 1 Ω
C1 = 470 nF
C2 = 10 µF/63 V
C3 = 4,7 µF/63 V
C4, C5, C7 = 220 nF
C6 = 2200 µF/50 V
C8 = 1000 µF/50 V
D1, D2 = 1N4001
T1 = BD712 或 BD912
T2 = BD711 或 BD911
IC1 = TDA2030A
LS = 音箱 - 4/8 Ω
