电风扇阵风控制器(自然风模拟)

浏览
发布时间 2009-05-05

电风扇阵风控制器就是一个周期性自动控制通断的电子开关,它可以让电风扇断续工作(时转时停)而模拟出自然风的效果。

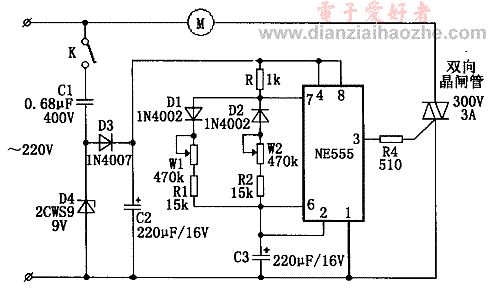

电风扇阵风控制器(模拟自然风)



原理说明

接通开关K,C1、D3、D4、C2组成的电容降压滤波电路输出约9V的直流电供555电路工作。R、D1、D2、W1、W2、R1、R2、C3组成RC充放电回路,使555电路在无稳态模式下工作。由于二极管D1、D2的作用,充放电各为一路,D1一路为充电回路,W1调节送风时间,D2一路为放电回路,W2调节停风时间。

当电路处于充电状态时,555的7脚为高电平,电流经R、D1、W1、R1对C3充电,此时555的3脚输出高电平,双向可控硅导通,风扇运转。当C3上的电压充至电源电压的2/3时,3脚翻转为低电平,同时7脚也翻转为低电平,可控硅截止,风扇断电。

此时C3开始放电,当其两端电压下降到1/3电源电压时,555的3脚又从低电平翻转为高电平,7脚也翻转为高电平,风扇又复电工作,同时C3开始充电。电路即如此循环,电风扇达到模拟自然风的效果。
