UC3906铅酸蓄电池充电管理芯片

浏览
发布时间 2009-05-17

UC3906为阀控密封铅酸蓄电池充电管理芯片,该芯片整合必要的电路,只须少数的外部元件配置,即可提供对密封式铅酸电池充电所需的控制与检测功能,并提供最佳化的充电参数控制,确保电池的使用寿命与工作效能。

UC3906铅酸蓄电池充电管理芯片

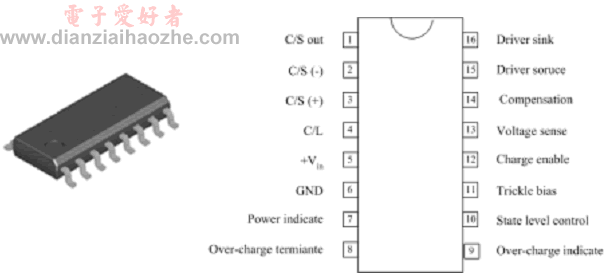

图1 UC3906外形和引脚功能

UC3906有SOIC-16表面安装(见图1)以及DIP16直插两种封装,它的内部电路原理框图如图2所示。

UC3906铅酸蓄电池充电管理芯片

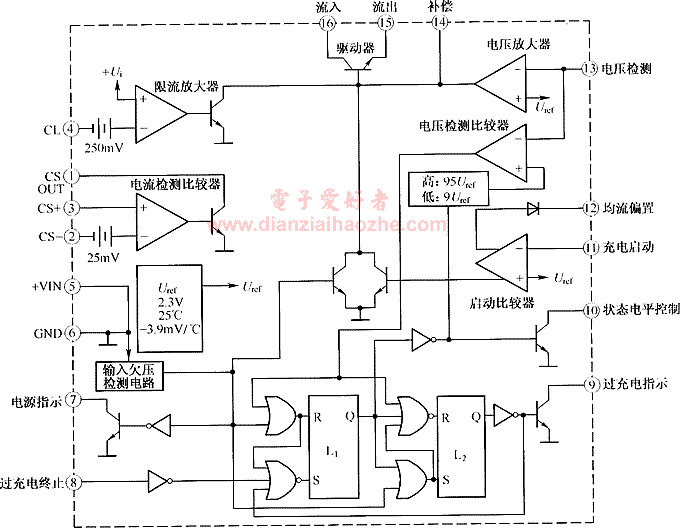

图2 UC3906内部电路原理框图

UC3906内部集成了实现阀控密封铅酸蓄电池最佳充电所需的3种充电逻辑控制和检测功能,并具有环境温度自适应、充放电程度自适应以及限流、欠压保护功能。其采用的温度补偿技术可使各种充电转换电压随阀控密封铅酸蓄电池电压温度系数的变化而变化,使阀控密封铅酸蓄电池在很宽的温度范围内都能达到最佳充电状态。
