使用了单片机的简易厨房定时器制作

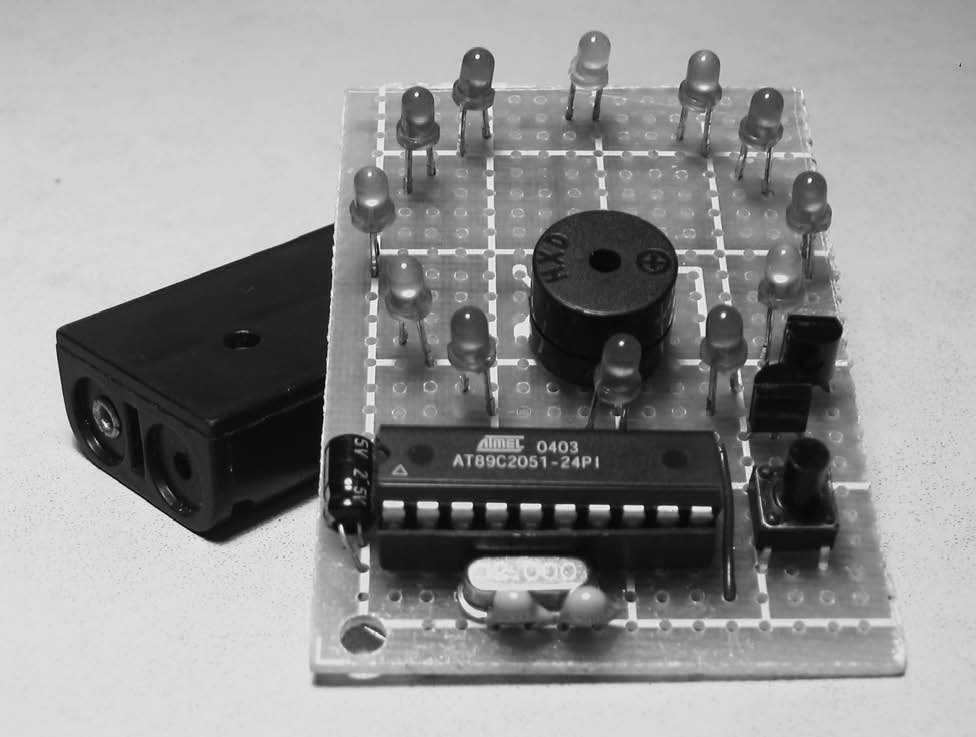

焊接正面图

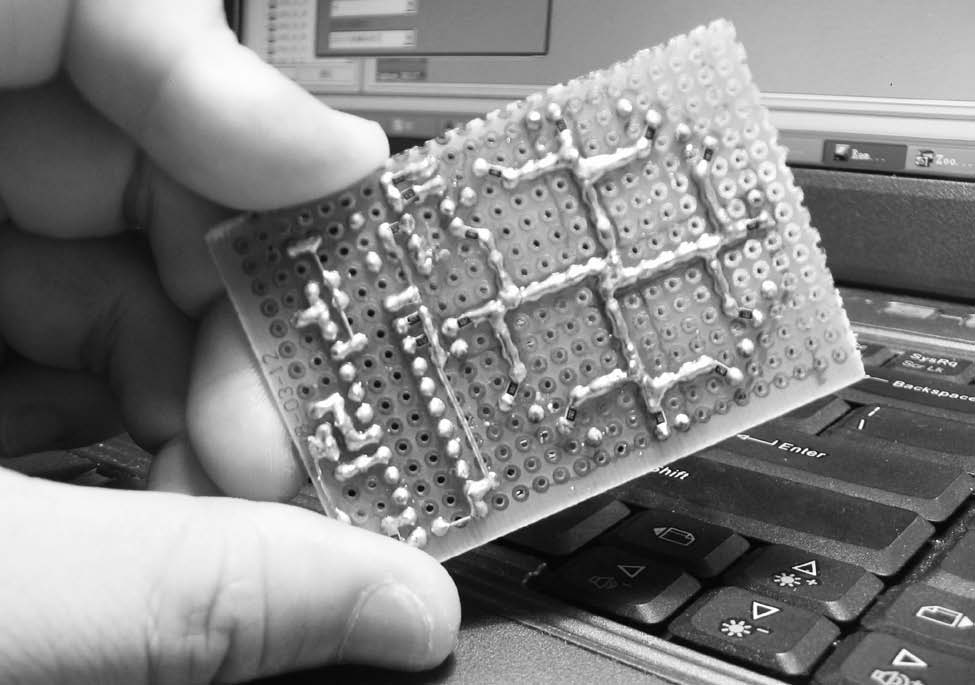

焊接背面图

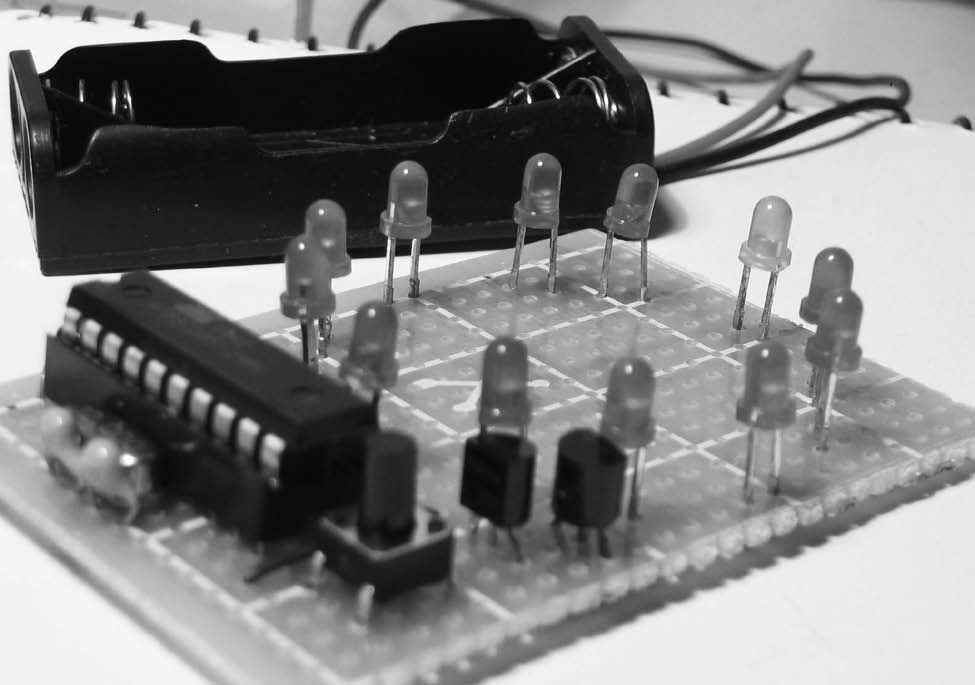

制作完成后的定时器

VT1为PNP的9012，当电路不工作时VT1的B极由R4得到高电平，VT1截止，AT89C2051无法从VT1的E极得到电源。当SW1按下时，VT1的B极通过VD2和SB1接地，由高电平转为低电平，VT1导通。此时AT89C2051得电，同时通过C1，R4复位。复位成功后P3.7升为高电平，使得VT2导通，从而使VT1的B极保持低电平状态，这时就算松开SB1，VT1也不会截止而导致MCU失电。当AT89C2051有关机指令时，P3.7引脚会被拉低，此时VT2截止，VT1的B极电压因此升高，VT1也截止，AT89C2051失电。SB1起到了开关电源和设置的作用。在AT89C2051没有得电时，SB1和VD2组成电源启动电路，AT89C2051得电后SB1和VD1组成功能键电路。VD1、VD2的作用是防止在3V 的VCC接通时的瞬间电路自动开机。 R8~R19是LED限流电阻。R6~R7是针对P1.0、P1.1增加的上拉电阻。C1复位电容可以选择4.7~22μF的电解电容。如果不需要自动断电功能，可以去掉VT1、VT2、R2~R5、VD1、VD2，VD2去掉后换成导线，3V 的VCC加装一电源开关连到AT89C2051的VCC引脚。本文所附源代码为C语言编写，读者可以到本刊网站（www.radio.com.cn）上下载，根据需要自行修改原文件的功能。更新的源码和演示视频可以在以下地址下载、观看（http://www.cdle.net/web/alldata/CDLE/cdle090001.htm）。\本文的单片机代码使用了时间触发任务的编程方式，使用单片机上的定时器以20ms为时标，在每个时标到达时触发一次计时，同时也用作按键读取和LED显示。这样，不但可以使单片机代码准确地实现计时功能，同时也使其更简洁易读且更方便修改、扩展功能。

本制作只有1个按钮，12个LED代表时钟的12个数字，使用方法极其简单，装上电池后电路处于关闭状态。按键一次后，电源开启，再按时则进行定时设置，每按一次，LED则跳到下一个LED，定时值加5min，停止按键几秒后，会自动进入计时状态，LED会以跑马灯的形式指示当前计时及目标计时等，计时完成后，蜂鸣器响20s后自动断电。在计数和蜂鸣的时候，再次按键则会停止工作并断电。
