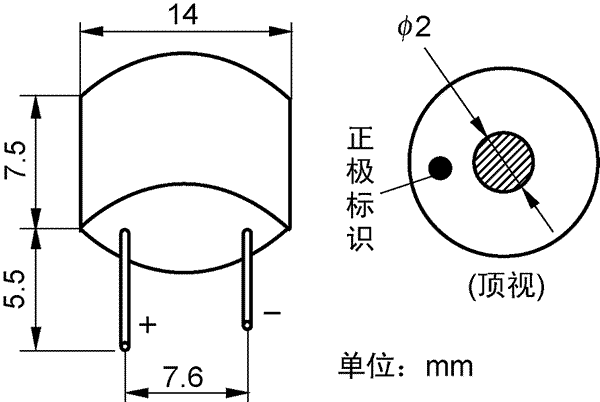

图3 CPB14A12-4.0型压电陶瓷蜂鸣器

对雷电进行早期预警的雷电报警器

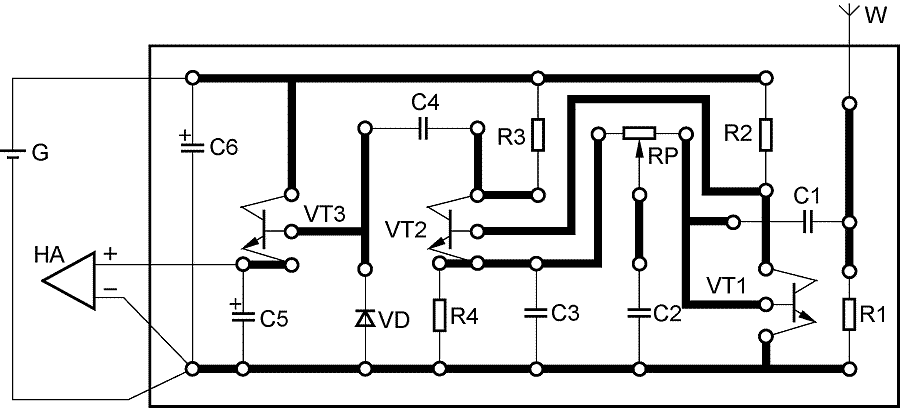

图4 “洞洞板”接线图

制作方法

整个制作过程可分为焊接电路、调试电路和组装3大步骤来完成,现分步介绍如下:

第1步,焊接电路。首先,裁取一块尺寸约为35 mm×20mm的单孔“洞洞板”,按照图4给出的电路板接线图进行焊接(注意:焊接面朝向读者,元器件在板的背面)。焊接时充分利用元器件引脚飞线连接,要求焊点光要求焊点光亮整洁。采用“洞洞板”的好处是取材简便、成本低廉、使用方便,可达到事半功倍的效果。焊接时注意,压电陶瓷蜂鸣器HA通过4cm长的两根细电线焊接在“洞洞板”上,电池扣板的引线长度以7cm左右为宜。焊接好的实物如图5所示。

图5 焊接好的电路

对雷电进行早期预警的雷电报警器

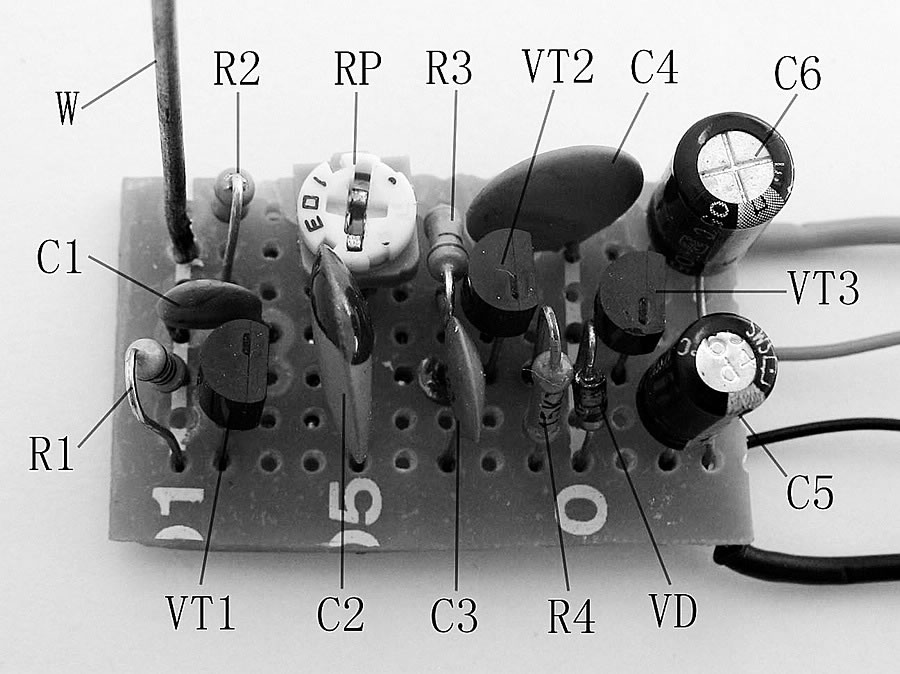

(a)元件面

对雷电进行早期预警的雷电报警器

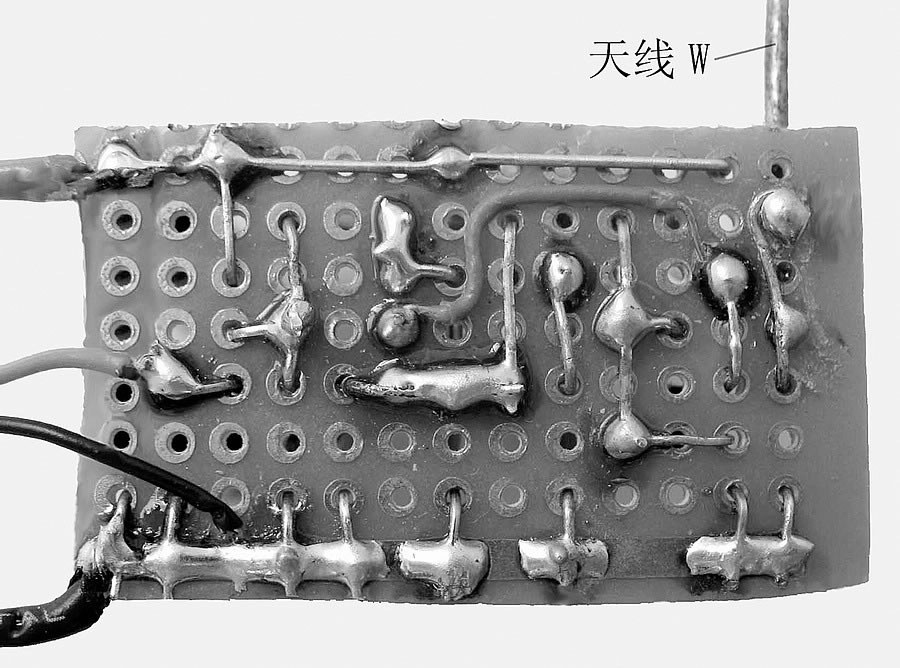

(b)焊接面

对雷电进行早期预警的雷电报警器

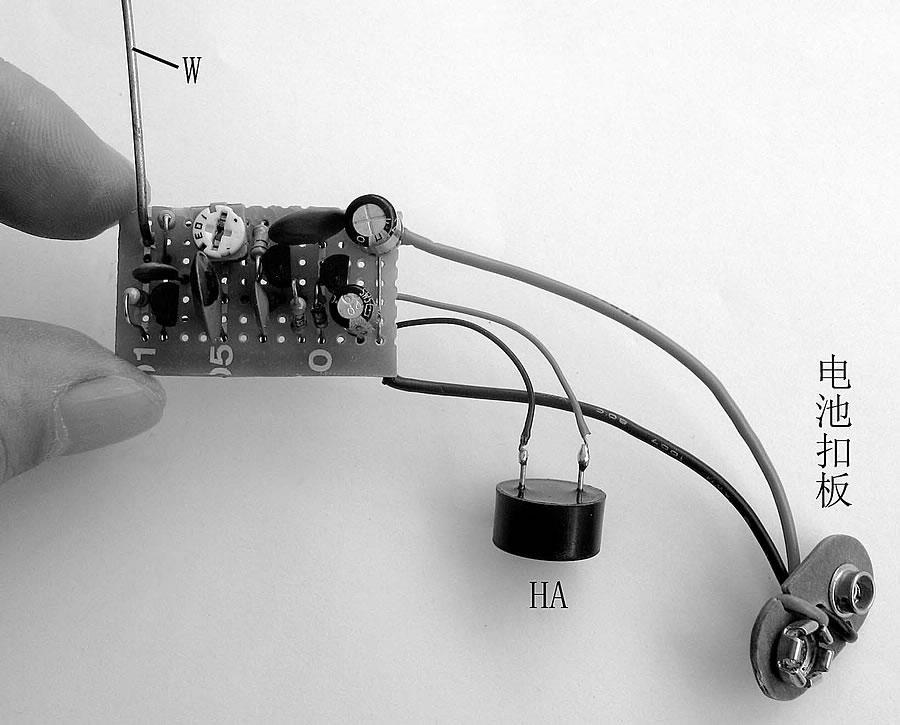

(c)整体图
