对雷电进行早期预警的雷电报警器

第2步，调试电路。焊接好的电路，经检查无问题后，便可按图6（a）所示接通9V叠层干电池，开始进行调试。具体方法：首先，按照图6（b）所示，用小螺丝刀缓慢调节微调电位器RP的电阻值，使压电陶瓷蜂鸣器HA处于临界发声状态（即振荡电路处于临界起振状态）。调节RP电阻值的技巧是，可预先将小螺丝刀逆时针旋转至HA不发声，接着一边缓慢顺时针方向旋转小螺丝刀，一边听HA是否开始发声。当压电陶瓷蜂鸣器HA发声时，即停止顺时针方向旋转小螺丝刀，并反方向（逆时针）稍退回一点点，使HA停止发声，即获最佳工作状态。

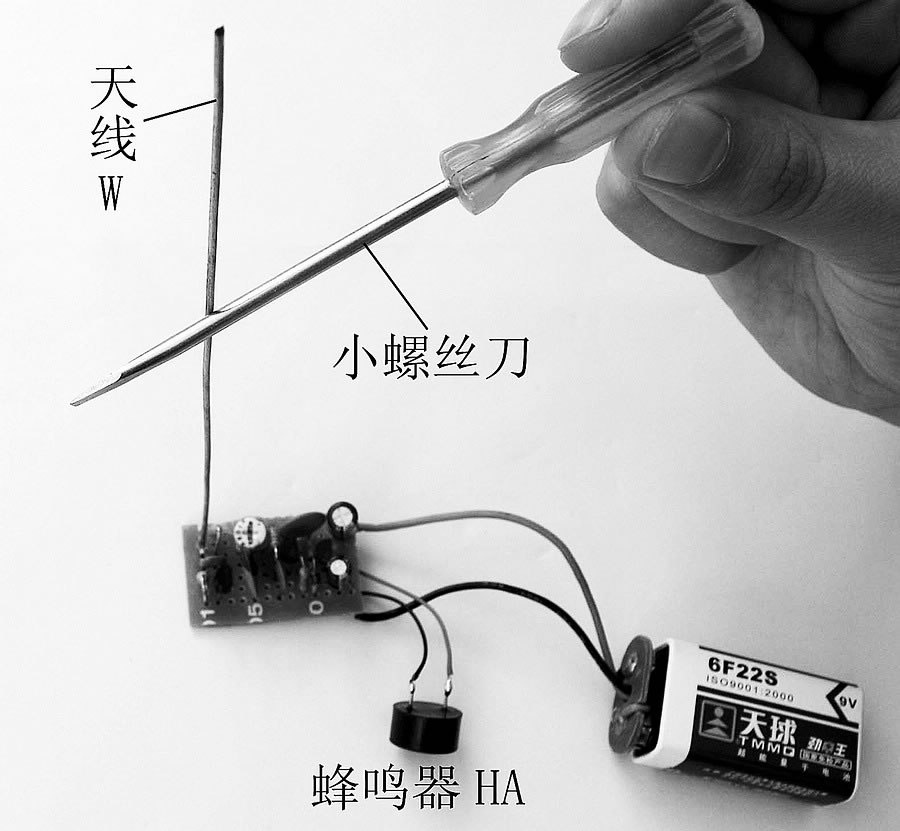

然后，按图6（c）所示，用小螺丝刀或手指直接去触及一下天线W，则压电陶瓷蜂鸣器HA应发声1s～2s。如果HA连续发声或根本不发声，则说明探测器的灵敏度过高或太低，应重新微调RP，再进行检测，直到符合要求。还可以用塑料梳子连续梳干燥的头发十多下，使塑料梳子与头发摩擦后带上静电，在距离天线W 约2m远的地方用手指逼近塑料梳子使其放电，以检验能否让压电陶瓷蜂鸣器HA可靠发声1～2s。如果不符合要求，亦应重新细调RP，直至达到要求为止。

图6 电路的调试

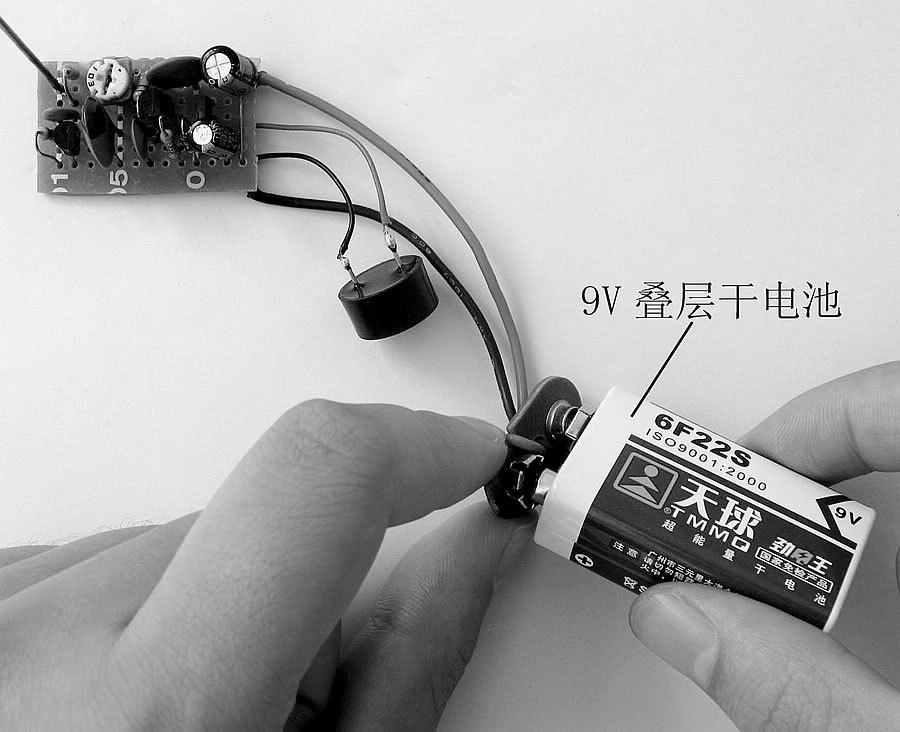

（a）接通干电池G

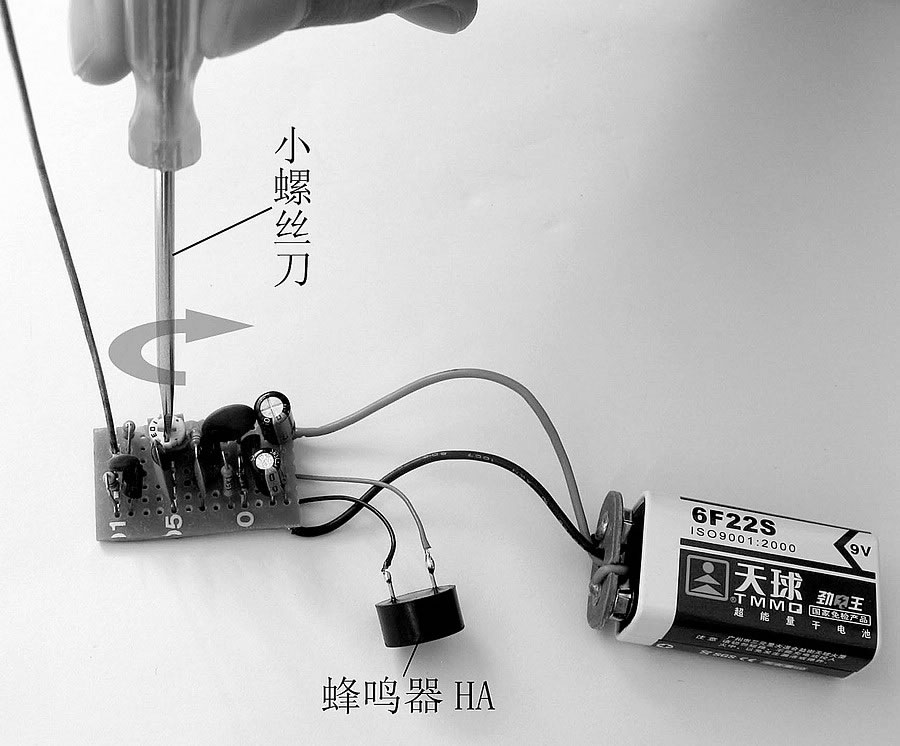

（b）微调电位器RP

（c）

使用方法

雷电预报器做成功以后，可摆放在计算机桌旁或经常有人的地方，进行每天24小时全天候的雷电预报工作。一旦预报器反复发声，在排除其他静电放电干扰的情况下，便说明雷电即将到来。

需要指出的是，该预报器不仅能够探测静电放电，而且还能探测附近各种电器产生的“电火花”。每当开关附近的电灯或其他用电器的电源开关时，“天线宝宝”均会发声1～2s。而如果房间空气比较干燥时，人体就会带上较高的静电，当用手去接触金属门拉手或其他物体时，只要产生静电放电，亦会触发不远处的“天线宝宝”发声1～2s。使用中应注意加以区分，不要预报器一发声就判断为雷电将至。如果使用中发现预报器的探测灵敏度不够理想，可按照前面所讲的电路调试方法，微调电位器RP的电阻值，并进行灵敏度测试，直到满意为止。该预报器一般可检测到半径5km范围内的云中放电。其电路静态工作电流≤60μA，报警时工作电流为4mA左右。每换一块9V新干电池，通常可连续监控一年时间。
