CD4046锁相环集成电路应用介绍

　　对相位比较器Ⅱ而言，当14脚的输入信号比3脚的比较信号频率低时，输出为逻辑“0”；反之则输出逻辑“1”。如果两信号的频率相同而相位不同，当输人信号的相位滞后于比较信号时，相位比较器Ⅱ输出的为正脉冲，当相位超前时则输出为负脉冲。在这两种情况下，从1脚都有与上述正、负脉冲宽度相同的负脉冲产生。从相位比较器Ⅱ输出的正、负脉冲的宽度均等于两个输入脉冲上升沿之间的相位差。而当两个输入脉冲的频率和相位均相同时，相位比较器Ⅱ的输出为高阻态，则1脚输出高电平。上述波形如图5所示。由此可见，从1脚输出信号是负脉冲还是固定高电平就可以判断两个输入信号的情况了。

　　CD4046锁相环采用的是RC型压控振荡器，必须外接电容C1和电阻R1作为充放电元件。当PLL对跟踪的输入信号的频率宽度有要求时还需要外接电阻 R2。由于VCO是一个电流控制振荡器，对定时电容C1的充电电流与从9脚输入的控制电压成正比，使VCO的振荡频率亦正比于该控制电压。当VCO控制电压为0时，其输出频率最低；当输入控制电压等于电源电压VDD时，输出频率则线性地增大到最高输出频率。VCO振荡频率的范围由R1、R2和C1决定。由于它的充电和放电都由同一个电容C1完成，故它的输出波形是对称方波。一般规定CD4046的最高频率为1。2MHz(VDD=15V），若VDD<15V，则fmax要降低一些。

　　CD4046内部还有线性放大器和整形电路，可将14脚输入的100mV左右的微弱输入信号变成方波或脉冲信号送至两相位比较器。源跟踪器是增益为1的放大器，VCO的输出电压经源跟踪器至10脚作FM解调用。齐纳二极管可单独使用，其稳压值为5V，若与TTL电路匹配时，可用作辅助电源。

　　综上所述，CD4046工作原理如下：输入信号 Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，图3开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号 Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9 脚，调整VCO的振荡频率f2，使f2迅速逼近信号频率f1。VCO的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较，最后使得f2＝f1，两者的相位差为一定值，实现了相位锁定。若开关K拨至13脚，则相位比较器Ⅱ工作，过程与上述相同，不再赘述。下面介绍CD4046典型应用电路。

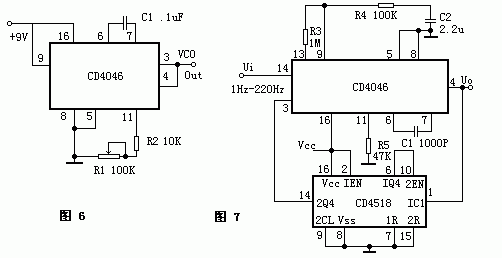

　　图6是用CD4046的VCO组成的方波发生器，当其9脚输入端固定接电源时，电路即起基本方波振荡器的作用。振荡器的充、放电电容C1接在6脚与7脚之间，调节电阻R1阻值即可调整振荡器振荡频率，振荡方波信号从4脚输出。按图示数值，振荡频率变化范围在20Hz至2kHz。

　　图7是CD4046锁相环用于调频信号的解调电路。如果由载频为10kHz组成的调频信号，用400Hz音频信号调制，假如调频信号的总振幅小于400mV时，用CD4046时则应经放大器放大后用交流耦合到锁相环的14脚输入端环路的相位比较器采用比较器Ⅰ，因为需要锁相环系统中的中心频率f0等于调频信号的载频，这样会引起压控振荡器输出与输入信号输入间产生不同的相位差，从而在压控振荡器输入端产生与输入信号频率变化相应的电压变化，这个电压变化经源跟随器隔离后在压控振荡器的解调输出端10脚输出解调信号。当VDD为10V，R1为10kΩ，C1为100pF时，锁相环路的捕捉范围为±0.4kHz。解调器输出幅度取决于源跟随器外接电阻R3值的大小。

　　图8用CD4046与BCD加法计数器CD4518构成的100倍频电路。刚开机时，f2可能不等于f1，假定 f2<f1，此时相位比较器Ⅱ输UΨ为高电平，经滤波后Ud逐渐升高使VCO输出频率f2迅速上升，f2增大值至 f2=f1，如果此时 Ui滞后 U0，则相位比较器Ⅱ输出UΨ为低电平。UΨ经滤波后得到的Ud信号开始下降，这就迫使VCO对f2进行微调，最后达到f2/N=f1，并且f2与f1的相位差Δφ=0°。进入锁定状态。如果此后f1又发生变化，锁相环能再次捕获f1，使f2与f1相位锁定。
