TWH8778与NE555共同构成的光控路标灯

浏览
发布时间 2010-01-18

这是一个光控的自动路标灯电路,采用可控硅直接驱动220伏交流信号灯,功率控制容易,提示醒目。

该路标灯电路由降压整流电路、光控开关电路和振荡器驱动电路等构成。其中采用了TWH8778与NE555两块集成电路。全部电路如下图所示

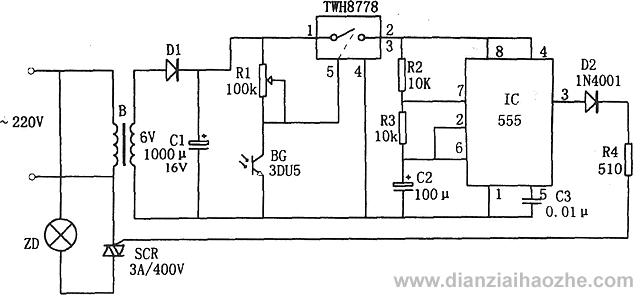

光控路标灯电路图
图1

工作原理简介

电路中,光敏三极管BG白天受光照内阻减小,其两端电压较小(<1.6V),使固态功率开关集成电路TWH8778因⑤脚电位低而截止。NE555构成的振荡器因得不到供电而不工作,可控硅SCR不导通,信号灯ZD不亮。当夜晚来临,光敏三极管因无光照而内阻增大,两端电压上升,TWH8778 的⑤脚电位随之升高而导通(>1.6V),555振荡器得到供电开始工作,输出的脉冲信号触发可控硅SCR导通,使信号灯闪烁发光。

电路中NE555的振荡频率为 f=1.44/(R2+2R3)C2 ,图中给出的参数对应的频率约为1Hz。电路中所用的元件都已标出型号参数,可根据实际应用调配。
