制作大功率LED手电筒(AMC7135驱动)

作者 吴晓燕 来源 《无线电》杂志
浏览
发布时间 2011-01-10

二、电池及电路

大功率白光LED的工作电压一般为3.3~3.9V,使用一节锂电池驱动是非常合适的,并且锂电池体积小,容量大,可以获得更长的续航时间。笔者考虑后决定使用CR18650工业锂电芯(18代表电池直径为18mm,650代表长度为650mm),容量可达 2600mAh,在电子市场很容易买到,如图3所示。锂电池充电器可以用市面上的手机万能充电器加一电池盒改制。

锂电池

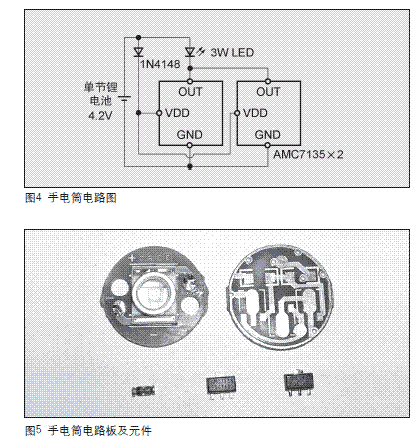

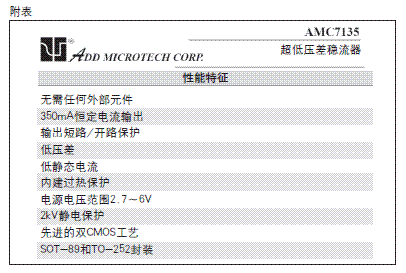

电路使用AMC7135(性能特征见附表),在本制作中使用了2颗AMC7135并联驱动LED,电流700mA(也可以选用3颗AMC7135,电流1A,但这样LED发热会很明显,而且多出的亮度人眼很难看出差别,并造成电能的浪费),电路中1N4148是为防止电池反接烧毁IC。整个电路只有3个元件,电路如图4所示,元件实物如图5所示,非常简洁。电路板可使用双层板自己制作,也可以选用成品电路板。本人选择成品电路板,将AMC7135、1N4148按图6所示直接焊接在电路板上即可。

制作大功率LED手电筒(AMC7135驱动)

制作大功率LED手电筒(AMC7135驱动)

三、组装及调试

手电筒外壳选用成品手电筒外壳,这样的外壳多由铝合金制作,可以很好的为大功率LED散热,也很耐用。大功率LED属于点发光,所以要搭配合适的反光碗。发光碗有两种:一种反光面是橘皮的,一种是光面的。橘皮碗照出的光斑柔和,散光适合照近;光面碗光束比较集中,适合照远,可以根据需要自己选择。

制作大功率LED手电筒(AMC7135驱动)

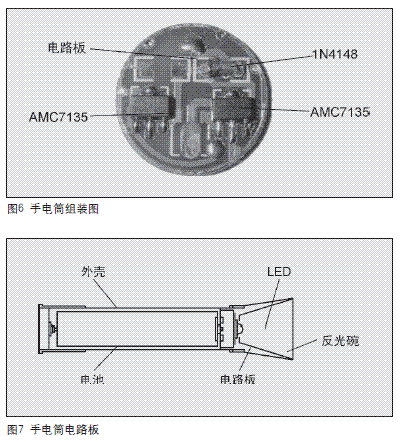

手电筒组装顺序如图7所示,电路在焊接组装过程中要快,特别是LED的焊接要少使用助焊剂,以防助焊剂的烟颗粒污染了LED的透镜。LED与金属座之间要使用导热胶粘牢,以保证LED的散热。手电组装完成后,检查有无短路,不用做任何调节,通电就可以使用了。
