声音触发点亮LED灯

声控LED灯(延时),拍手开关

当压电陶瓷片检测到声音时LED会被点亮。

一些压电陶瓷片是非常敏感的,在50cm处吹口哨能产生100mV的电压。其他压电陶瓷片也能产生1mV的电压。在接入本电路时你必须对它们进行测试以达到理想效果。压电陶瓷片的灵敏度将决定该电路的灵敏度。

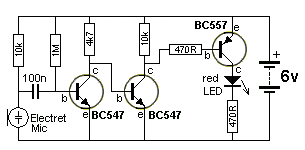

下面的电路使用驻极体麦克风:

声控LED灯(延时),拍手开关

声控延迟LED灯

声控LED灯(延时),拍手开关

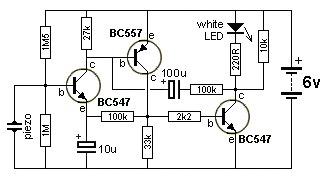

通过从以前的电路中稍微重新排列元件,我们创建了一个15秒的LED照明。拍手时该指示灯会点亮。
静态电流20uA的电流,允许4节AA电池持续工作很长一段时间。
该电路需要约20秒,复位后指示灯熄灭。 100U通过27K,100K和10K电阻放电。

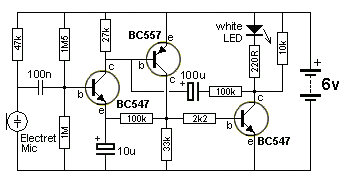

该电路也可以被设计成接受驻极体麦克风:

声控LED灯(延时),拍手开关

拍手开关

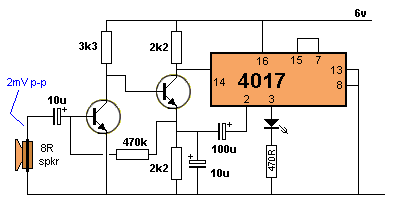

下面电路在拍手(或短的口哨)时点亮LED。再次拍手将其关闭。它使用一个扬声器作为麦克风。

声控LED灯(延时),拍手开关
