自行车转向信号

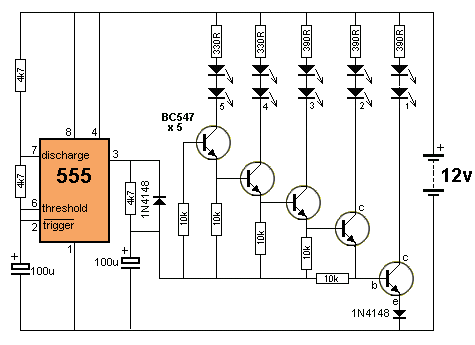

用于电动自行车的追逐式转向灯

该电路可用于指示电动自行车的转向。需要两个相同的电路,一个左,一个右。

追逐式转向灯-可用于电动自行车追逐式转向灯-可用于电动自行车

追逐式转向灯-可用于电动自行车

电路原理:
由555定时器芯片构成低频振荡器,电容充电导致3脚4K7电阻后的电压慢慢上升,逐级驱动三极管导通点亮LED,555输出第二个周期电压,电容再次充电,电压慢慢上升……

标签: 转向灯, 555
