6V至12V的电压变换器

来源 aaroncake
浏览
发布时间 2014-03-11

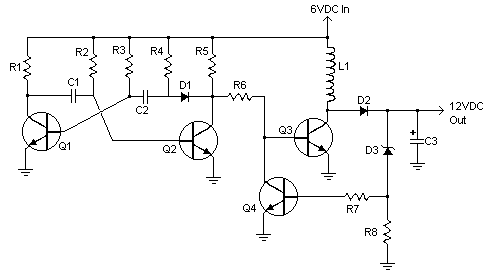

该电压变换器电路可以从6V电源提供12V 800mA的电源。例如,您可以在6V(英国?)汽车运行12V汽车设备。电路简单,大约75%的变换效率,非常有用的。通过改变少量的组件,你也可以修改它为不同的电压。

6V至12V的电压变换器

 配件

R1,R4 2.2K 1/4W电阻
R2,R3 4.7K 1/4W电阻
R5 1K 1/4W电阻
R6 1.5K 1/4W电阻
R7 33K 1/4W电阻
R8 10K 1/4W电阻
C1,C2 0.1uF的瓷片电容
C3 470uF的电解25V Capcitor
D1 1N914二极管
D2 1N4004二极管
D3 12V 400mW的齐纳二极管
Q1,Q2,Q4 BC547 NPN晶体管
Q3 BD679 NPN晶体管
L1 1 见注释

备注

  1. L1电感需自制,使用0.5mm的漆包线在40mm外径环形磁芯上绕80圈。
  2. D3的不同的值可以用来得到不同的输出电压从0.6V左右至约30V。需要注意的是在高电压电路可能不会执行,以及,可能不会产生尽可能多的电流。您可能也需要使用更高的电压和/或更高的电流较大的C3。
  3. 你可以使用一个较大的值C3提供更好的滤波。
  4. 该电路将需要约2A从6V电源,以提供完整的800毫安在12V。
