两个电池电压差比较器

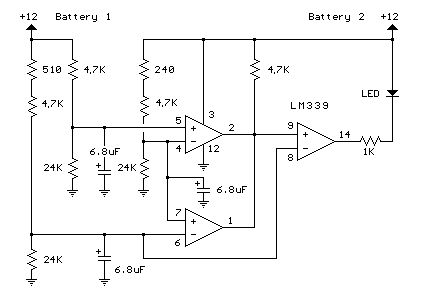

下面的电路点亮一个LED指示两个12伏铅酸电池之间的电压差。它可以被用来验证两个电池是并联连接或是分开连接，因为LED关闭时的电压差是一个可接受的范围，电压差不大于100毫伏。

三个比较器和分压器用于确定电池的条件。左上角的比较（+）输入引脚5被设置为检测电池＃1的电压，12伏时约有10伏输入。负输入端（引脚4）被设置为一个稍低的电压，分压器上端增加了一个240欧姆的电阻，以使比较器的输出为高电平，如果电池2上升到高于电池1的电压100毫伏以上，输出将变为低电平。

比引脚5略低的电压（上端的510欧姆电阻）被用作下部比较器的（-）输入，从而使输出也将是高电平，如果电池＃1大于＃2电压100毫伏以上则输出低电平。这两个比较器的输出都连接到第三比较器的正输入端引脚9，这样，当任何一个条件存在时（两个电池电压差超过100毫伏）LED将点亮。
