不同亮度的AC灯泡

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

在这个电路中,一个SCR被用来慢慢变化一个120伏的灯泡通过控制AC线路电压是在每半个周期施加于灯时的强度。

注意:

该电路直接连接到交流电源线,并应被放置在外壳中,以防止直接接触到电路。它连接到AC电源线时,为避免触电,请勿触摸电路的任何一部分。一个2K的10瓦功率电阻是用来降低AC线电压为9伏直流电。此电阻功耗大约7瓦,需要一定的通风。

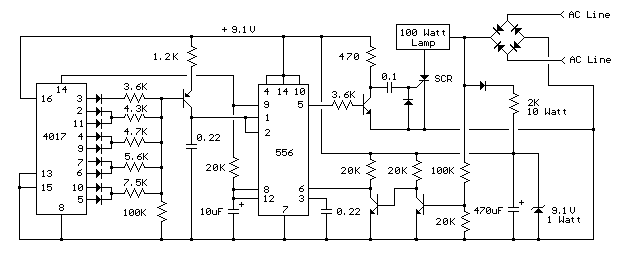

不同亮度的AC灯泡

操作:

一对NPN型晶体管被用于检测每个半周期的开始和触发从而触发可控硅在延迟时间结束时的延迟计时器。该延迟时间是由它是由4017十进制计数器控制的电流源建立。第一计数(引脚3)设置到最小,对应于约7毫秒的延迟,或大部分的半周期的时间,使得灯几乎关闭的电流。获得的第六计数(引脚1),其不连接,使得电流将是最大的,并提供最小的延迟和触发可控硅靠近周期的开始完全亮度。其余的8个计数递增亮度4步骤和步骤4向下最大值和最小值之间。每一步向上或向下提供大约两倍或一半的功率,从而使强度显示为线性变化。每一步的亮度可以与4个电阻(4.3K,4.7K,5.6K,7.5K),连接到计数器的输出进行调整。

该电路已建成由Don沃肯蒂恩(WODEW)建议添加来自地面的小47uF的电解电容,电流源晶体管(PNP)的交界处,以减少数字步进作用,使灯将照亮并消失在一个平滑的方式。 该电容值将取决于4017计数率,更快的速度将需要一个较小的电容。

标签: 亮度, 灯泡
