电源电压范围ICM7555IN为3V至16V。我已经在这个范围和高达18V,允许的最大电压测试该电路。

我已经使用了传感器介于红外线光电二极管在紫外线LED和他们都工作得很好。我试图硫化镉光电阻的细胞,他们的工作,但具有高度非线性的,不是很好。

现在的东西真的很酷!
我测试了它使用一对1N270锗点接触二极管,工作就好了。
然后用一对1N4148开关二极管。这工作太。酷吧!
其实很多,如果不是大多数,任何类型的半导体受光。玻璃封装二极管,塑料发光二极管,集成电路的窗口,并允许光线进入其他任何方式影响半导体的特性。通常漏电流,但其他的东西也。难怪多数有黑色不透明包。下面是关于在EDN杂志同样的事情的文章。在黑暗的一面由Walter Sjursen。

注意!该CREE LED规格说的反向电压限制为5V,其他品牌都差不多一样,都是硅光伏电池。尽管该电压比电源电压低,他们仍然甚至在18V正常工作。

单端传感器:
对于这个概念的第一次尝试,我用右边的单端LED感应电路。该电容通过反向偏置LED和电阻得到充电。充电速率是成正比的光传感器上的强度和有限的电阻。(这两个电阻,这可能是低至100KΩ,限制最大充电速率,同时也限制了电流,如果设备短路,这是一个安全的事情。)当他们到达THR电压内部FF复位。

当然,人们会到THR电压第一。OUT引脚的电压将是彼此不同的,1 HI 1低时,由于在充电时间的差异。因为它得到更接近光平衡点的电动机驱动时的占空比减小到零。一种脉冲宽度调制,PWM电路或变速电机驱动器。酷吧了!!!

停车:
在大多数其他简单的太阳能跟踪器我所描述的“停车”通常是很难做到的。
1。使用单独的传感器来测量相应的“黑暗”和公园。这是不希望的,因为它增加了复杂的电路。
2。添加一个“弱”不平衡传感器电路这会导致电机运动时,它的黑暗。这是可取的,如果是可以做到的,因为只是在主传感器被使用。

主要的困难在于LED的电路工作在相当高的阻抗。须引入不平衡电流非常高的电阻值。这些,虽然可用,是相当昂贵的,而且往往是不切实际的。唯一的例外是使用一个“漏”反向偏置二极管在LEDBlue跟踪。

在这种情况下,我并不需要高电阻电阻,而不是我在电阻和电容,RC时间常数的形式,用“时间”的失衡。时序图有助于说明这一点。(好吧,在我的例子中,两个RC常数是相同的。)

差分传感器:
单端电路简单地停止移动天黑时,“无停车”。我想实现“停车”天黑。在没有LED的传感器的充电电流是通过将电阻器。根据不同的元件值1 RC电路将始终充电速度更快,而且往往在公园的方向移动。
(注意!限位开关都需要参与停车场时电路。)

备份LED传感器电路背面引入了一些附加的差分电压充电的电容器。再一会胜诉,因为与单端版本。一种替代方法是只使用一个上拉电阻的,充电电流将通过LED对被发送到其他电容。该电路的其余部分的操作方式相同。

这个基本电路的另一个优点是,输出未在自然界模拟信号。它可以驱动输出晶体管进入饱和状态,这限制了它们的功耗,允许更高的输出电流。模拟素质躺在时间的PWM性质。

请注意!作为出版我已经测试这些电路。但是,您的应用程序可能需要其他时间或光灵敏度的要求。通过适当调整时间值种类繁多的应用程序可以得到满足。

好吧,我展示一个通用2N2222A / 2N2907A低功率驱动好几百mA和
使用高功率MOSFET驱动器国际整流器 IR2111。任你选。

从本质上说555是一个触发器。为什么不能用逻辑触发器这样做。它可以! 它只是随处可见的555定时器有准确的触发点和坚固耐用的电路。

六、超低功耗太阳能跟踪器

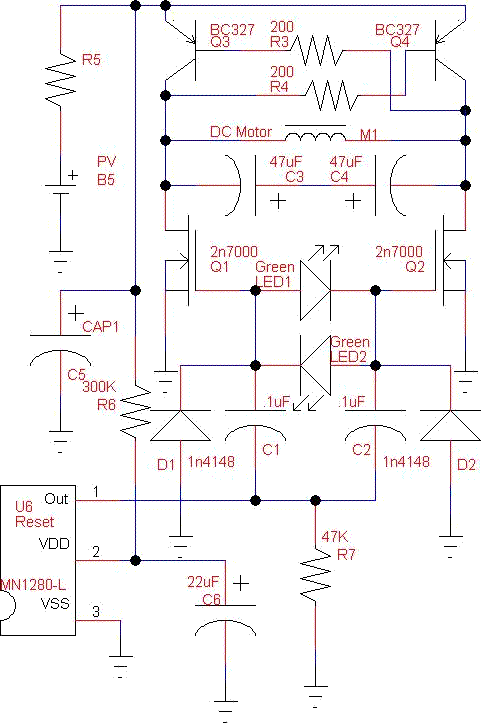

超低功耗太阳能跟踪器

我需要一个能消耗极低的功率从一个非常小的光伏面板还不是特别的太阳能跟踪器能够提供很高的电流为电机负载。

我不提出这个不寻常的和创新的太阳能跟踪器电路越早道歉。它的目的是在大约2004年和印刷电路板被做了。与其他跟踪我所做的双轴版本上做1“方PC板。该板可为单个轴版本,也就是1减半”X.5“虽然我有一堆这些板上的电路消耗组装上的微小的PC板,使这个小小的追踪器非常时期是不符合成本效益,以建立或给我卖。

我是一个“束”机器人组谁做类似的事情与太阳能引擎,或“SE”,电路的一员。这种特殊的SE型是基于古老的MN1381电压监视器芯片。点击这里查看它们是如何工作的描述。。

我的测试例子中使用的是旧版本中的MN1381的MN1281,但它的工作原理是一样的。该MN1281有一个高一点的漏电流,但。确切的一部分#我的是“MN1280-L”在一个不寻常的“M”,这种封装的CMOS输出。我有“L”版本,这会触发在3.0V至3.3V,并具有一个100mV到300mV的滞后。这个很酷的电路可消耗电流低至50μA,或更低,其中收费蓄能电容C5。当MN1381触发它夫妇通过盖C1和C2的电压上升到MOSFET栅极。

在两个盖帽的电压差是由传感器的LED,但是没有足够的电压来导通的MOSFET。从脉冲MN1381足够高,虽然。一个MOSFET的将打开困难,赢得造成电机来移动和放电蓄电池电容。如果指示灯平衡双方将火时,电机不会移动,并排出蓄电池电容。

七、LM324太阳能跟踪器

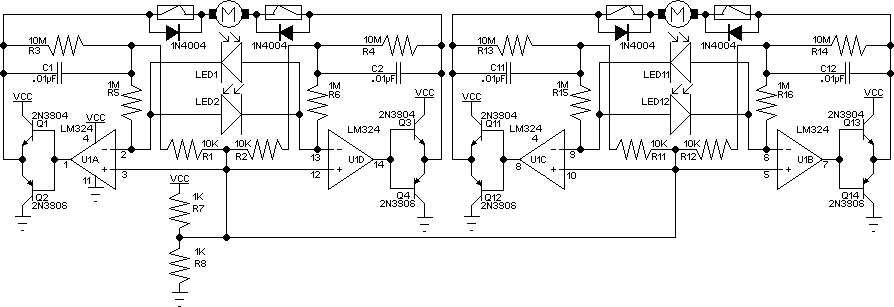

LM324太阳能跟踪器

我需要一个特殊的太阳能跟踪器,这是非常快的演技。该操作需要从锁定移动的光伏板在几秒钟锁定。那个小冲发生是很重要的。这个电路能满足这些要求。

1,R7/R8形成一个分压器,以产生VDD的1/2并施加到运算放大器的非反相输入端的电压。

2,运算放大器是通过设置R3/R1和R4/R2为具有1000倍的收益。电容C1/C2限制电路以防止振荡的高频响应。

3,LED传感器电路需要高阻抗,因此通过电阻R5和R6中分离来自增益电阻器。

4,我用大10毫米“ 绿色 “LED的清晰的情况下。它们是由制造商Lumex,但一切正常的LED可以工作。(不要使用白光LED,因为他们是不正常的类型。)的LED灯作为小型照片光伏发电机。自LED1和LED2传感器背对背连接具有更大的光强度表示的电压超过该传感器与出租人的光强度的传感器。失衡传感器上的光产生一个差分电压被放大并呈现给电机。由于光线接近平衡电动机差动电压接近零导致没有电机电流。

5,LM324具有>为10mA的输出电流驱动能力。晶体管对Q1/Q2和Q3/Q4形式统一的电压增益射极跟随器电流增益放大器。随着功率晶体管,具有100的电机驱动电流的增益可以约1A以上。

6,VCC可为约6V到绝对最大32V的。其它运算放大器,可用于更大的VCC范围。

7注意!限位开关需要在电机电路。

8,必须有一个不好的一面,但。这是驱动晶体管的输出的线性封地因此减慢电机通电时浪费了一个真正的模拟电路。散热器可能需要。

9,该电路一般不适合正常的高效率太阳能跟踪应用程序使用。它是最合适的学校项目。

八、LED感应电子追踪器与H桥驱动器

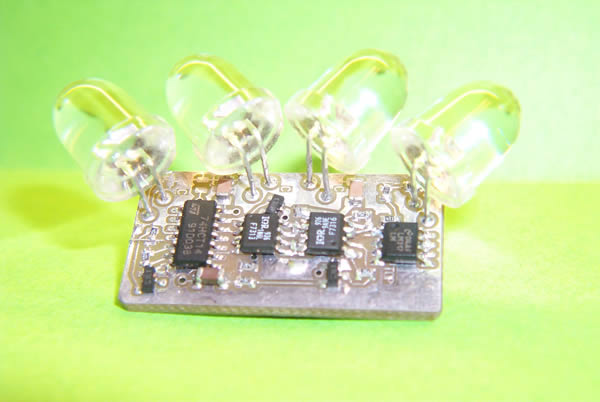

LED感应电子追踪器与H桥驱动器表面贴装电路板

我决定使用表面贴装印刷电路板。这是很敏感的,可以跟踪到几度的精度在明亮的阳光下。如果一个影子阻滞剂使用的分辨率是优于±1/4°,太阳的直径,这是一样好,你可以用一个积极的反馈传感器获得。该板是一个微小的0.7“X1.4”。

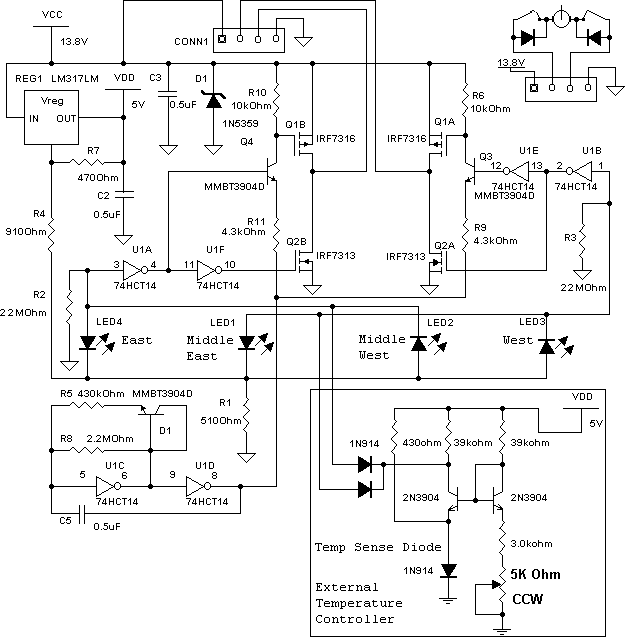

LED感应电子追踪器与H桥驱动器

该电路采用功率MOSFET驱动器和被设计运行的卫星天线的线性致动器,但是几乎所有的直流电动机都可以使用。功率驱动器能够提供的峰值电流,也许更多的约10安培。当更好的晶体管变为可用此电流可以增加。该驱动器工作的执行机构约0.3秒每3秒或10%占空比的脉冲。这消除了需要在晶体管的散热器。爽吧!

如果10%是最好的占空比用我还没有决定。少会使跟踪速度较慢,但​​我们并不需要速度反正。我将决定这个时候我得到更好的天气。慢速跟踪速度有助于多云条件。这可以防止跟踪作出不必要的动作,当云层移动通过。

没有电的调整是必需的。该LED可以由电路板安装后瞄准它们被​​机械地调整,以达到最佳的跟踪性能。

为了提高精度,即。与集中器如槽或菜肴,阻塞阴影 ​​可以被放置在前面。影子正好抵消时瞄准太阳的两个内部的LED。类似的影子蔡斯跟踪。

我用金属约0.5的带“宽度约6”从LED3。如果LED3用于EW跟踪带定向纳秒。相反,如果LED3用于NS跟踪带定向EW。影子设备不是特别关键的。举例来说,我用黑色电工胶带天气穹顶和它运作良好。

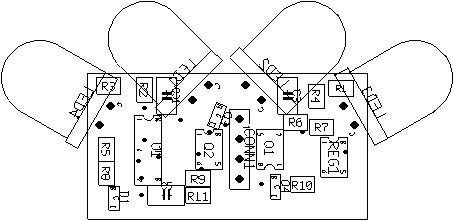

LED感应电子追踪器与H桥驱动器布局

电源电压 8伏特至22伏特的包容性。

在8V最小被指定为防止损坏MOSFET功率驱动器。损害是由于带负载操作它们的线性区域。这将导致过多的权力被消耗在MOSFET的产生破坏性的温升。

在22伏的最大值由24V齐纳保护的电压容限定义的。该齐纳保护功率MOSFET看见破坏性击穿电压。在测试过程中我从一个汽车电池发电机正在运行时,操作时有几个失败。它被确定在交流发电机中产生的电压尖峰超过MOSFET的击穿30V规格的。
的24V齐纳为5%的初始耐受性。这样就可以应用之前的传导可能发生的最大连续电压为22.8V左右。
大多数光伏电池板做的比22V输出不是更开路。您应该检查是肯定的。如果它们进入高电压的简单的电源调节器应该被添加到限制最大电压。
负载电流连续 5安培的电阻。

功率MOSFET的额定电流为10A以上,在25°F。50%的降额保守审慎特别是在炎热的天气条件。
负载电流间歇性 10安培间歇性的宽度为10mS每一次的时间周期。

功率MOSFET具有30A的绝对最大额定电流,但是这是有理想的条件下,温度为25°F和非常快速门的上升时间。该LED3具有相对慢门的上升时间,并且可能在相当高的温度起诉的天气进行操作。我认为10A在约10mS的是足够的正常跟踪应用。

我要指出,卫星天线驱动器我用通常消耗约电流290毫安在13.8VDC。该驱动器可驱动一个15'菜用武力1500磅的。你并不需要一个高功率驱动器,只是一个缓慢有力的。
想想慢!
工作温度 -40°F至185°F或-40°C至85°C
