跟踪器包括双LED补光传感器。每对控制施加到致动器电动机的一个端子上的电压。

当东风对说往西走负端子接地。当西风对说往西走的正极端子连接到加,我们得到西风运动。或反之亦然为偏东风运动

当他们不同意那么无论这两个电机端子接地或具有加在他们身上,我们得到没有动静。有四种工作状态的传感器是英寸
每个LED对趋向于移动跟踪东方或西方。
一个LED对倾向朝着西方或
一个LED对倾向朝着东方。
每个LED双控制H桥的一侧。
LED对1-3 LED对2-4 H桥左 H桥右 运动
西方 西方 低 高 西移动
西方 东方 低 低 停止
东方 西方 高 高 停止
东方 东方 高 低 向东移动

注意!不像大多数的H桥驱动器,其中两侧总是驱动负载这种电路具有独立的驱动器的每个侧面。这使得当双方是高还是低的电机停止。电动机动作时,它们是不同的。

此外,双方顶部MOSFET的关断的大部分时间,直到时钟使能运动,定期拉R9和R11低。

Q3和Q4形成一个门控电平转换器。要了解此驱动程序的工作原理想到R9和R11的时候,上面的晶体管是启用被停飞的底端。

还驾驶员的左侧是从右侧驱动反转。这是为跟踪器返回到东部,用于停车,如果R2和R3所用的方法。这样Q1A将被启用,Q2B将是在黑暗的时候。

停车场
在阴天或阴天的天气跟踪寻找天空中最亮的部分。到了晚上它移动到东风停车位置。停车位置放面板在一个陡峭的角度,使夜间的雪并不积累尽可能多在冬季。西风停车位置通过安装跟踪器倒置和扭转导致执行器电机获得。

太阳跟踪传感器安装图

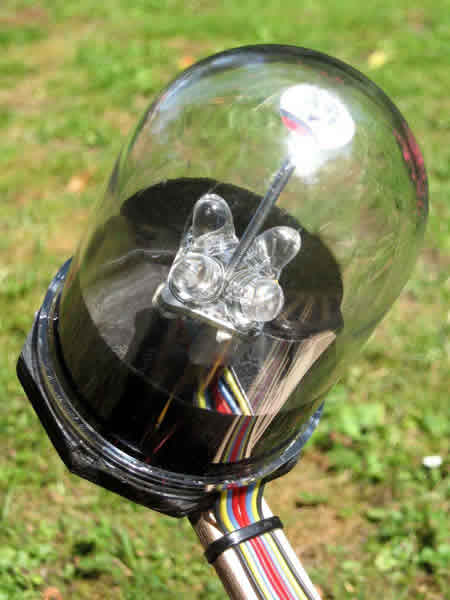

注意螺杆顶端圆片产生光投影

太阳跟踪传感器安装图一

太阳跟踪传感器安装图二

太阳跟踪传感器安装图三

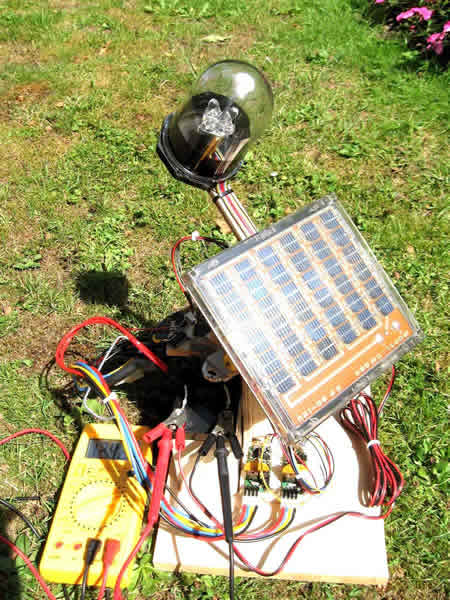

OK,这是一个双轴版本的例子。单轴版本使用的金属条。

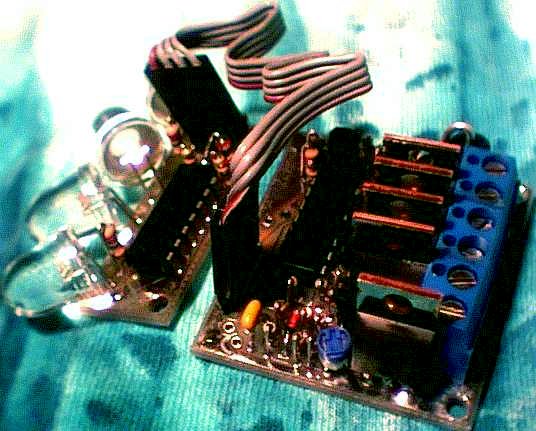

LED感应电子追踪器与简单的太阳能充放电控制器

LED感应电子追踪器与简单的太阳能充放电控制器

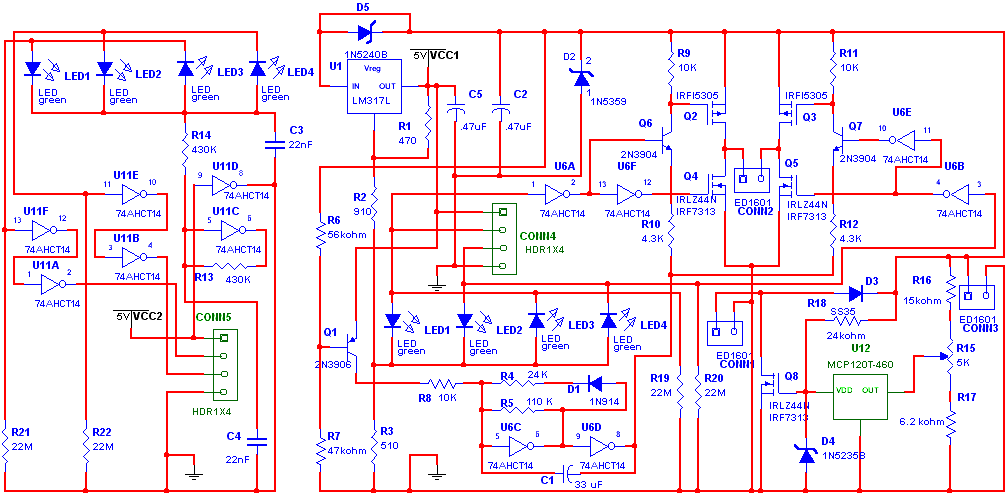

LED感应电子追踪器与简单的太阳能充放电控制器电路原理图

该设计理念为这个跟踪器是为了使其更加坚固和自我控制。我包括一个充电控制器充电电池打算他们是镍镉电池运行的执行机构。由于充电器是有它很可能会成为能够运行大型光伏面板与铅酸电池。

注意!此充电器不旨在昂贵的系统的电池充电。离开那份工作的高端智能充电器,如由跟踪,内陆,和其他人。

它也可以运行一个非常小的光伏面板当地镍镉电池或镍氢电池充电。这些电池正常工作在很宽的温度范围内。

我将测试传感器是在一个长的电缆的末端的能力。我将用1000“测试4芯电话线这一点。8线Cat5缆线也应与额外的电线驱动执行器工作。

随着长期使用Cat5缆线的主板可以是电池加热房间内。当然你还是要运行大尺寸的主充电线对到电池室。有在有暖气的房间电池的优点是温度补偿将不再需要。
