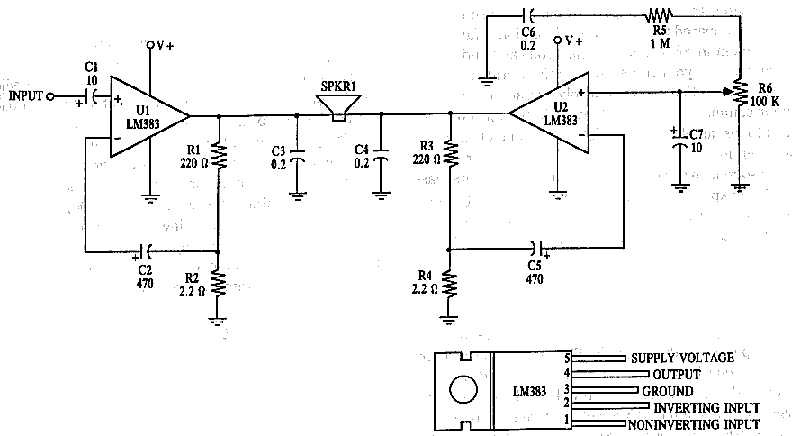

两个LM383构成16瓦BTL功放

配件:
U1 U2 LM383 8瓦特音频功放IC
R1,R3 220欧姆的电阻
R2,R4 2.2欧姆的电阻
R5 1兆欧电阻
R6 100K音频抽头电位器
C1,C7 10UF电解电容
C2,C5 470UF电解电容
C3,C4,C6 0.2uf的陶瓷电容器
SPKR1 4至8欧姆的扬声器(最多到8英寸直径)

所有电阻都是5%或10%的公差,1/4W
所有的电容都是10%的容差,
额定35伏或更高

该电路具有输出16瓦的能力。它使用两个LM383功率音频​​放大器构成BTL模式。LM383需要使用合适的散热片。
